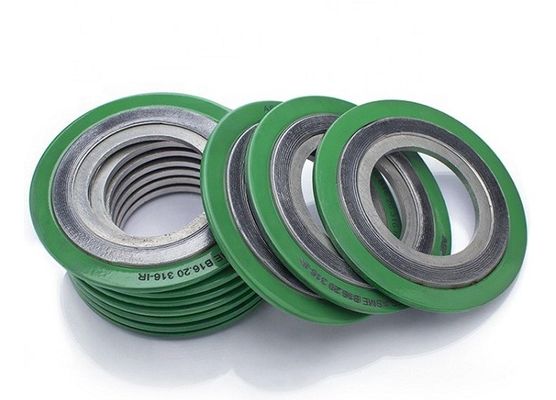

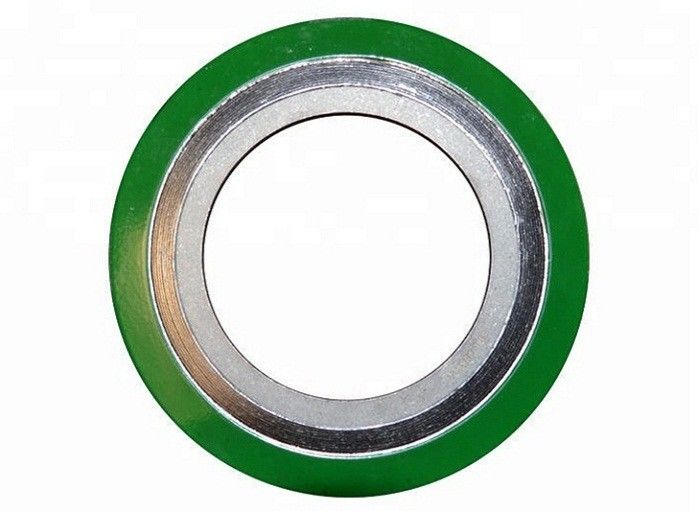

गैर धातु ((ग्राफाइट,पीटीएफई,सिरेमिक,मीका ग्राफाइट) भरने के साथ स्टेनलेस स्टील सर्पिल घाव गैस्केट

मूल प्रकार के सर्पिल घाव गास्केट

•प्री-प्रेस बनाने वाली धातु के घुमावदार बेल्ट और गैर धातु बेल्ट बारी-बारी से ओवरलैप करते हैं, सर्पिल
घाव बनाया गया.बढ़ाई हुई अंगूठी जोड़ने के लिए आवश्यक शर्तों के अनुसार भी।मूल प्रकार के सर्पिल घाव गास्केट

स्टसंरचना

मेईn उत्पाद

स्पाइरल घाव गास्केट√ मोल्डमेटल तार और नरम भरने की सामग्री के एक वैकल्पिक संयोजन के साथ बनाया गया है जब दो फ्लैंग्स के बीच दबाया जाता है तो एक प्रभावी सील बनाता है।धातु पट्टी के बीच में स्थित एक वी आकार का मुकुट वसंत के रूप में कार्य करता है, विभिन्न परिस्थितियों में गास्केट को अधिक लचीलापन प्रदान करता है। विभिन्न रासायनिक संगतता आवश्यकताओं को समायोजित करने के लिए भराव और तार सामग्री को बदला जा सकता है।यदि गैसकेट को संपीड़ित करने के लिए उपलब्ध भार सीमित है, गास्केट निर्माण और आयामों को प्रभावी सील प्रदान करने के लिए बदला जा सकता है।

एक सर्पिल घाव गास्केट में एक केंद्र रिंग, एक आंतरिक रिंग या दोनों शामिल हो सकते हैं। बाहरी केंद्र रिंग ठीक से फ्लैंज के भीतर गास्केट की स्थिति और एक संपीड़न सीमितकर्ता के रूप में कार्य करता है,जबकि आंतरिक अंगूठी अतिरिक्त रेडियल शक्ति प्रदान करता हैआंतरिक अंगूठी फ्लैंज क्षरण को भी कम करती है और सीलिंग तत्व की रक्षा करती है।

लचीलापन और ताकत सर्पिल घाव गास्केट विभिन्न परिस्थितियों और अनुप्रयोगों के तहत एक आदर्श विकल्प बनाते हैं। व्यापक रूप से रिफाइनरियों और रासायनिक प्रसंस्करण संयंत्रों में उपयोग किया जाता है,सर्पिल घाव गास्केट भी बिजली उत्पादन के लिए प्रभावी हैं, एयरोस्पेस, और वाल्व और विशेष अनुप्रयोगों की एक किस्म।

ASME B16.20 गास्केट विनिर्देश को अद्यतन किया गया है और एक नए अनुशंसित मानक में बदल दिया गया है।नए मानदंडों में सभी ग्रेफाइट से भरे सर्पिल वक्र गास्केट में आंतरिक छल्ले के लिए एक डिफ़ॉल्ट शामिल है जब तक कि खरीदार अन्यथा निर्दिष्ट नहीं करता हैहालांकि, एक आंतरिक अंगूठी के बिना एक ग्रेफाइट से भरा सर्पिल घुमावदार गास्केट अभी भी ASME B16.20 मानक के साथ और अनुपालन के साथ मुहरबंद किया जाएगा।

शैली RW

वर्ग 2500 तक के फ्लैट फेस और ऊंचे फेस फ्लैंग्स के लिए उपयुक्त सामान्य प्रयोजन की गास्केट

केंद्र रिंग ठीक फ्लैंज चेहरे पर गास्केट का पता लगाता है, अतिरिक्त रेडियल ताकत प्रदान करता है और एक संपीड़न सीमा के रूप में कार्य करता है

सर्पिल वाइंडिंग (सीलिंग तत्व) पूर्व-निर्मित धातु और नरम भराव सामग्री से बना है

नोटः उच्च उपलब्ध बोल्ट भार के कारण वर्ग 600 से ऊपर के अनुप्रयोगों के लिए एक आंतरिक अंगूठी की सिफारिश की जाती है। शैली RWI देखें।

शैली RWI

वर्ग 2500 तक के फ्लैट फेस और ऊंचा फेस फ्लैंग्स के लिए उपयुक्त

उच्च दबाव अनुप्रयोगों के लिए अनुशंसित, पीटीएफई भराव के साथ उपयोग के लिए और जब एएसएमई बी 16 द्वारा रेखांकित किया जाता है।20

आंतरिक अंगूठी एक संपीड़न सीमितकर्ता के रूप में कार्य करता है और प्रक्रिया मीडिया हमले से सील तत्वों की रक्षा करता है

शैली R

जीभ और ग्रूव, पुरुष-महिला, या ग्रूव-टू-फ्लैट चेहरे के लिए उपयुक्त

केवल सर्पिल वाइंडिंग, जिसमें पूर्वनिर्मित धातु और नरम भराव सामग्री हो

घुमाव के आंतरिक और बाहरी व्यास को अधिक स्थिरता देने के लिए भरने के बिना धातु की कई परतों के साथ सुदृढ़ किया जाता है

नोटः भी आंतरिक छल्ले शैली आरआई के साथ उपलब्ध है.

एमसी और एमसीआर गास्केट

मैनहोल कवर असेंबली के लिए

संरचना

पैकेज
