| ब्रांड नाम: | FLRS |
| मॉडल संख्या: | FLRS-C001 |
| एमओक्यू: | 10 का टुकड़ा |
| कीमत: | usd4/pc |
| पैकेजिंग विवरण: | कार्टन / प्लायवुड से जुड़े / पत्र |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |

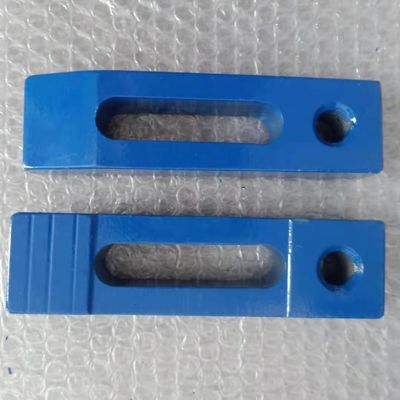

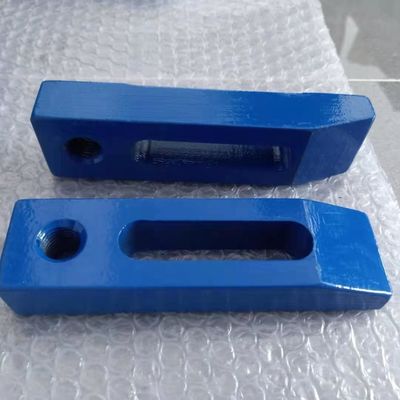

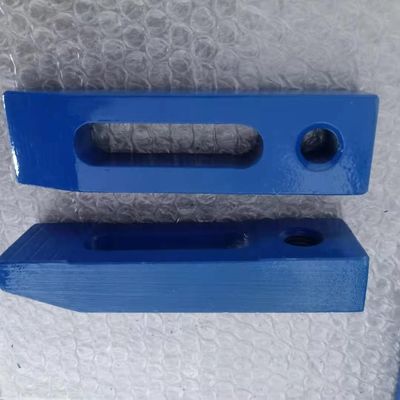

अनुकूलित M16 इंजेक्शन मोल्ड क्लैंप / M20 हैवी ड्यूटी टेप एंड मोल्ड प्रेस क्लैंप
समानांतर क्लैंप के साथ क्लैंपिंग वर्कपीस मिलिंग मशीन के लिए एक आम तरीका है, खासकर क्षैतिज मिलिंग मशीनों पर, जहां मिलिंग कटर का उपयोग अक्सर मिलिंग के लिए किया जाता है।मिलिंग मशीन पर क्लैंप के साथ वर्कपीस स्थापित करते समय, मशीन टूल द्वारा उपयोग किए जाने वाले उपकरण अपेक्षाकृत सरल होते हैं, जिनमें मुख्य रूप से मशीन क्लैंप, टी-आकार के बोल्ट (या टी-आकार के नट) और नट, आदि शामिल होते हैं, ताकि जरूरतों को पूरा किया जा सके। विभिन्न आकारों के वर्कपीस स्थापित करना, कई आकार भी हैं।
क्लैंप का उपयोग करते समय ध्यान दें:
(1) क्लैंप की स्थिति को उचित रूप से व्यवस्थित किया जाना चाहिए, और इसे वर्कपीस की अच्छी कठोरता के साथ प्रसंस्करण स्थान पर दबाया जाना चाहिए, और क्लैंपिंग बल उपयुक्त होना चाहिए, अन्यथा खराब कठोरता के साथ वर्कपीस विरूपण के लिए प्रवण है।
(2) मशीन का गद्दा लोहा सही ढंग से क्लैंप के नीचे रखा जाता है, और ऊंचाई वर्कपीस के समान या थोड़ी अधिक होनी चाहिए, अन्यथा संपीड़न प्रभाव कम हो जाएगा।
(3) क्लैंप बोल्ट मशीन टूल जितना संभव हो उतना वर्कपीस के करीब होना चाहिए, और बोल्ट और वर्कपीस के बीच की दूरी बोल्ट और शिम के बीच की दूरी से कम होनी चाहिए, ताकि दबाव बल उत्पन्न हो सके।
(4) बोल्ट को कड़ा होना चाहिए, अन्यथा काम का दबाव अपर्याप्त होने के कारण काम करना बंद हो जाएगा, जिससे काम का टुकड़ा, मशीन टूल और टूल खराब हो जाएगा।
| म | ज | एल | डी | डी 1 | एल 2 | एल 3 |
| एम 16 | २५ | 150 | ४० | १। | ४५ | .५ |
| M20 | ४० | 200 रु | 70 | २२ | ५५ | 110 |
|
|
