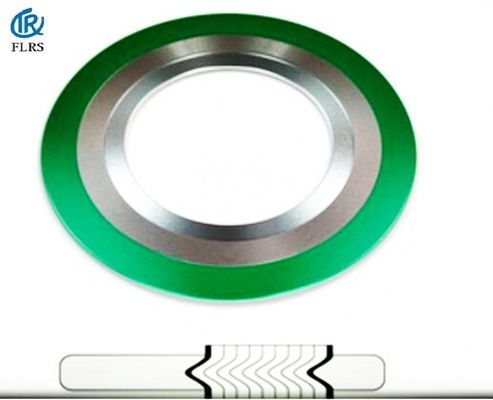

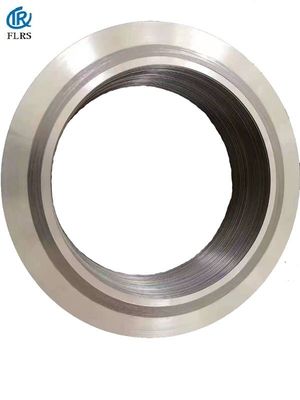

लचीले ग्रेफाइट भराव, बाहरी रिंग और एएसएमई / डीआईएन / जेएस / जीबी मानक के अनुसार इनर रिंग के साथ सीजीआई स्टाइल सर्पिल घाव गस्केट

मूल प्रकार सर्पिल घाव गैस्केट

• पूर्व-प्रेस बनाने धातु नालीदार बेल्ट और गैर-धातु बेल्ट वैकल्पिक रूप से ओवरलैप, सर्पिल
घाव बनाया। प्रबलित अंगूठी को जोड़ने के लिए आवश्यक शर्तों के अनुसार।बी 0 ए 0

sic प्रकार सर्पिल घाव गैसकेट

अनुसूचित जनजातिटूटना

माईn उत्पाद

सर्पिल घाव gaskets- गठित तार और नरम भरण सामग्री के एक वैकल्पिक संयोजन के साथ बनाया - दो फ्लैंगेस के बीच संपीड़ित होने पर एवरी प्रभावी सील बनाते हैं। धातु की पट्टी में केंद्रित वी-आकार का मुकुट वसंत के रूप में कार्य करता है, जिससे गैसकेट को अलग-अलग परिस्थितियों में अधिक लचीला होता है।विभिन्न रासायनिक संगतता आवश्यकताओं को समायोजित करने के लिए भराव और तार सामग्री को बदला जा सकता है।यदि एक गैसकेट को संपीड़ित करने के लिए उपलब्ध लोड सीमित है, तो एक प्रभावी सील प्रदान करने के लिए गैसकेट निर्माण और आयामों को बदला जा सकता है।यह उच्च तापमान, उच्च दबाव का सामना कर सकता है और अल्ट्रा-कम तापमान या वैक्यूम स्थितियों के अनुकूल हो सकता है।गैसकेट के भौतिक संयोजन को बदलकर, यह गैसकेट पर विभिन्न मीडिया की रासायनिक संक्षारण समस्या को हल कर सकता है।इसकी संरचनात्मक घनत्व को अलग-अलग लॉकिंग बल की आवश्यकताओं के अनुसार बनाया जा सकता है।मुख्य शरीर और सटीक स्थिति को मजबूत करने के लिए, सर्पिल घाव गैसकेट एक धातु आंतरिक सुदृढीकरण की अंगूठी और एक बाहरी स्थिति अंगूठी से सुसज्जित है।आंतरिक और बाहरी स्टील के छल्ले का उपयोग अधिकतम संपीड़न डिग्री को नियंत्रित करने के लिए किया जाता है, और गैस्केट द्वारा संपर्क किए गए निकला हुआ किनारा सील सतह की सतह सटीकता अधिक नहीं है।

एक सर्पिल घाव गैस्केट में एक केंद्रित रिंग, एक आंतरिक रिंग या दोनों शामिल हो सकते हैं।बाहरी केंद्रित रिंग सटीक रूप से निकला हुआ किनारा के भीतर गैसकेट को तैनात करता है और संपीड़न लिमिटर के रूप में कार्य करता है, जबकि आंतरिक रिंग अतिरिक्त रेडियल ताकत प्रदान करता है।इनर रिंग भी इफ्लुएन्ज इरेक्शन को कम करता है और सीलिंग तत्व की सुरक्षा करता है।

लचीलापन और शक्ति सर्पिल घावों को विभिन्न स्थितियों और अनुप्रयोगों के तहत एक आदर्श विकल्प बनाती है।व्यापक रूप से पूरे रिफाइनरियों और रासायनिक प्रसंस्करण संयंत्रों में उपयोग किया जाता है, सर्पिल घाव गैसकेट बिजली उत्पादन, एयरोस्पेस, और विभिन्न प्रकार के वाल्व और विशेषता अनुप्रयोगों के लिए भी प्रभावी हैं।

ASME B16.20 गैसकेट विनिर्देश को नए अनुशंसित मानक में अद्यतन और बदल दिया गया है।नए मापदंड सभी ग्रेफाइट से भरे सर्पिल घाव गैसकेट में आंतरिक रिंगों के लिए एक डिफ़ॉल्ट को शामिल करते हैं जब तक कि खरीदार अन्यथा निर्दिष्ट न करें।हालांकि, एक ग्रेफाइट से भरा सर्पिल घाव गैस्केटविथआउट एक आंतरिक अंगूठी के साथ अभी भी एएसएमई बी 16.20 मानक के अनुपालन में मुहर लगाएगा।

शैली सीजी

सामान्य प्रयोजन गैस्केट फ्लैट चेहरे के लिए उपयुक्त और उठाया चेहरा कक्षा 2500 तक flanges

केंद्रित अंगूठी सटीक रूप से निकला हुआ किनारा चेहरे पर गैसकेट का पता लगाती है, अतिरिक्त रेडियल ताकत प्रदान करती है, और संपीड़न लिमिटर के रूप में कार्य करती है

सर्पिल घुमावदार (सीलिंग तत्व) में पूर्व-निर्मित धातु और नरम भराव सामग्री होती है

नोट: उच्चतर उपलब्ध बोल्ट लोड के कारण कक्षा 600 से ऊपर के अनुप्रयोगों के लिए एक आंतरिक रिंग की सिफारिश की जाती है।देखें स्टाइल RWI

स्टाइल सी.जी.आई.

सपाट चेहरे और उभरे हुए चेहरे के लिए उपयुक्त कक्षा 2500 तक

उच्च दबाव अनुप्रयोगों के लिए अनुशंसित, PTFE भराव के साथ उपयोग करने के लिए, और जब ASME B16.20 द्वारा delineated

इनर रिंग संपीड़न लिमिटर के रूप में कार्य करता है और सीलिंग तत्वों को प्रोसेस मीडिया अटैक से बचाता है

शैली आर

जीभ और नाली, पुरुष-महिला, या नाली-से-सपाट चेहरे के लिए उपयुक्त है

सर्पिल घुमावदार, पूर्वनिर्मित धातु और नरम भराव सामग्री युक्त

घुमावदार के आंतरिक और बाहरी व्यास को अधिक स्थिरता देने के लिए भराव के बिना धातु के कई मैदानों के साथ प्रबलित किया जाता है

नोट: इसके अलावा आंतरिक छल्ले शैली आरआई के साथ उपलब्ध है।

MC और MCR गास्केट

मैनहोल कवर विधानसभाओं के लिए
