पाइप निकला हुआ किनारा के लिए मानक ASME B16.20 के अनुसार PTFE भराव के साथ सर्पिल घाव गैसकेट

मूल प्रकार सर्पिल घाव गैसकेट

• प्री-प्रेस बनाने वाली धातु नालीदार बेल्ट और गैर-धातु बेल्ट वैकल्पिक रूप से ओवरलैप, सर्पिल
घाव बनाया। इसके अलावा प्रबलित अंगूठी जोड़ने के लिए आवश्यक शर्तों के अनुसार।बी 0 ए

इस प्रकार सर्पिल घाव गैसकेट

अनुसूचित जनजातिरक्चर

माईएन उत्पाद

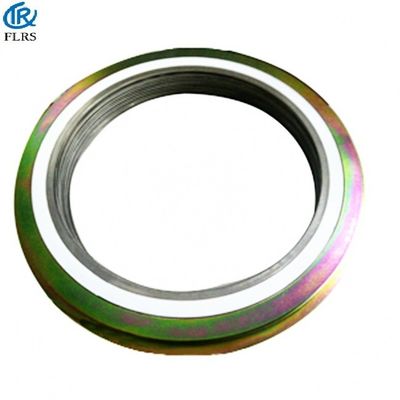

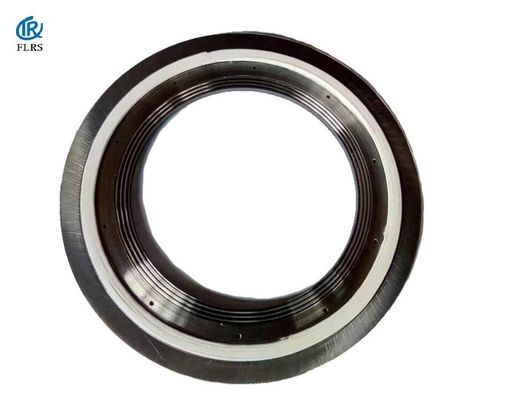

सर्पिल घाव गास्केट- गठित धातु के तार और नरम भराव सामग्री के एक वैकल्पिक संयोजन के साथ बनाया गया - दो फ्लैंग्स के बीच संपीड़ित होने पर एक बहुत प्रभावी सील बनाते हैं। धातु की पट्टी में केंद्रित एक वी-आकार का मुकुट एक वसंत के रूप में कार्य करता है, जिससे गैस्केट को अलग-अलग परिस्थितियों में अधिक लचीलापन मिलता है।विभिन्न रासायनिक संगतता आवश्यकताओं को समायोजित करने के लिए भराव और तार सामग्री को बदला जा सकता है।यदि गैसकेट को संपीड़ित करने के लिए उपलब्ध भार सीमित है, तो प्रभावी सील प्रदान करने के लिए गैस्केट निर्माण और आयामों को बदला जा सकता है।यह उच्च तापमान, उच्च दबाव का सामना कर सकता है और अति-निम्न तापमान या वैक्यूम स्थितियों के अनुकूल हो सकता है।गैसकेट के भौतिक संयोजन को बदलकर, यह गैसकेट पर विभिन्न मीडिया की रासायनिक जंग की समस्या को हल कर सकता है।इसका संरचनात्मक घनत्व विभिन्न लॉकिंग बल आवश्यकताओं के अनुसार बनाया जा सकता है।मुख्य शरीर और सटीक स्थिति को मजबूत करने के लिए, सर्पिल घाव गैसकेट एक धातु आंतरिक सुदृढीकरण रिंग और एक बाहरी पोजिशनिंग रिंग से सुसज्जित है।आंतरिक और बाहरी स्टील के छल्ले का उपयोग अधिकतम संपीड़न डिग्री को नियंत्रित करने के लिए किया जाता है, और गैस्केट द्वारा संपर्क की गई निकला हुआ किनारा सील सतह की सतह सटीकता अधिक नहीं होती है।

एक सर्पिल घाव गैसकेट में एक केंद्रित रिंग, एक आंतरिक रिंग या दोनों शामिल हो सकते हैं।बाहरी केंद्रित रिंग गैस्केट को निकला हुआ किनारा के भीतर सटीक रूप से रखता है और एक संपीड़न सीमक के रूप में कार्य करता है, जबकि आंतरिक रिंग अतिरिक्त रेडियल शक्ति प्रदान करता है।आंतरिक रिंग भी निकला हुआ किनारा क्षरण को कम करता है और सीलिंग तत्व की रक्षा करता है।

लचीलापन और ताकत सर्पिल घावगैस्केट को विभिन्न स्थितियों और अनुप्रयोगों के तहत एक आदर्श विकल्प बनाती है।व्यापक रूप से रिफाइनरियों और रासायनिक प्रसंस्करण संयंत्रों में उपयोग किया जाता है, सर्पिल घाव गास्केट बिजली उत्पादन, एयरोस्पेस, और विभिन्न प्रकार के वाल्व और विशेष अनुप्रयोगों के लिए भी प्रभावी हैं।

ASME B16.20 गैस्केट विनिर्देश को अद्यतन किया गया है और एक नए अनुशंसित मानक में बदल दिया गया है।नया मानदंड सभी ग्रेफाइट से भरे सर्पिल घाव गास्केट में आंतरिक रिंगों के लिए एक डिफ़ॉल्ट को शामिल करता है जब तक कि खरीदार अन्यथा निर्दिष्ट न करे।हालांकि, आंतरिक रिंग के बिना ग्रेफाइट से भरे सर्पिल घाव गैस्केट पर अभी भी ASME B16.20 मानक के अनुपालन में मुहर लगाई जाएगी।

स्टाइल सीजी

फ्लैट चेहरे और उभरे हुए चेहरे के लिए उपयुक्त सामान्य प्रयोजन गैसकेट कक्षा २५०० . तक निकला हुआ है

सेंटरिंग रिंग निकला हुआ किनारा चेहरे पर गैसकेट का सटीक पता लगाता है, अतिरिक्त रेडियल ताकत प्रदान करता है, और एक संपीड़न सीमक के रूप में कार्य करता है

सर्पिल घुमावदार (सीलिंग तत्व) में पूर्व-निर्मित धातु और नरम भराव सामग्री होती है

नोट: उच्च उपलब्ध बोल्ट लोड के कारण, कक्षा ६०० से ऊपर के अनुप्रयोगों के लिए एक आंतरिक रिंग की सिफारिश की जाती है।स्टाइल आरडब्ल्यूआई देखें।

स्टाइल सीजीआई

सपाट चेहरे और उभरे हुए चेहरे के लिए उपयुक्त कक्षा २५०० . तक निकला हुआ है

उच्च दबाव अनुप्रयोगों के लिए अनुशंसित, PTFE भराव के साथ उपयोग के लिए, और जब ASME B16.20 द्वारा चित्रित किया गया हो

आंतरिक रिंग एक संपीड़न सीमक के रूप में कार्य करता है और सीलिंग तत्वों को प्रक्रिया मीडिया हमले से बचाता है

शैली आर

जीभ और नाली, नर-मादा, या नाली-से-फ्लैट चेहरे के फ्लैंगेस के लिए उपयुक्त

केवल सर्पिल घुमावदार, जिसमें पूर्वनिर्मित धातु और नरम भराव सामग्री होती है

घुमावदार के आंतरिक और बाहरी व्यास को अधिक स्थिरता देने के लिए बिना भराव के धातु के कई प्लाई के साथ प्रबलित किया जाता है

नोट: इनर रिंग्स स्टाइल आरआई के साथ भी उपलब्ध है।

एमसी और एमसीआर गास्केट

मैनहोल कवर असेंबलियों के लिए

अंकन और रंग कोडिंग

पैकेज
