| ब्रांड नाम: | FLRS or OEM |
| मॉडल संख्या: | FLRS-RR005 |
| एमओक्यू: | एक टुकड़ा |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |

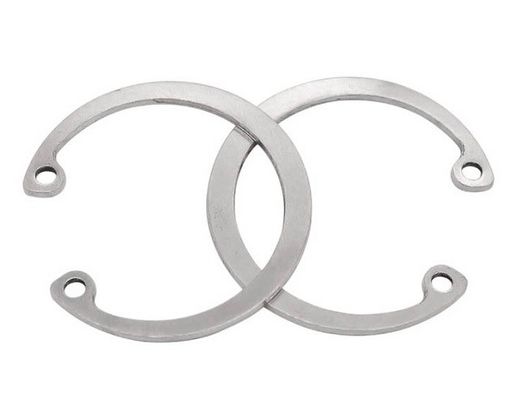

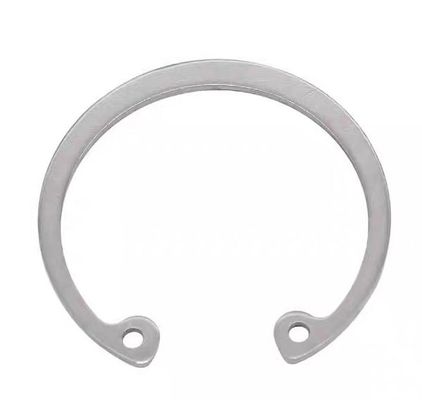

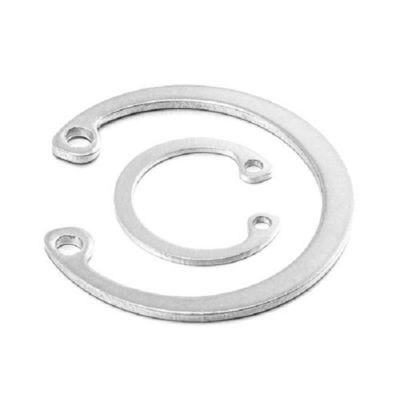

स्टेनलेस स्टील आंतरिक सर्किल वॉशर / बोर्स के लिए डीआईएन 472 रिटेनिंग रिंग्स (डी≤300 मिमी)
भागों की अक्षीय गति को ठीक करने के लिए गोलाकार छेद में बोर के लिए रिटेनिंग रिंग स्थापित की जाती है।इस तरह की रिटेनिंग रिंग का बाहरी व्यास असेंबली सर्कुलर होल के व्यास से थोड़ा बड़ा होता है।स्थापित करते समय, सरौता के मुंह को रिटेनिंग रिंग के सरौता छेद में डालने के लिए सर्किल सरौता का उपयोग करें और इसे पूर्व-संसाधित परिपत्र छेद आंतरिक नाली में डालने से पहले बनाए रखने वाली अंगूठी को जकड़ें।
| आदर्श आकार |
एच | डी | d1 मिनट |
किलो / 1 केपीसी |
आदर्श आकार |
एच | डी | डि मिनट |
किलो / 1 केपीसी |
||||
| मैक्स | मिनट | मैक्स | मिनट | मैक्स | मिनी | मैक्स | मिनट | ||||||
| 8 | 0.8 | 0.75 | 9.06 | 8.6 | 1 | 0.14 | 75 | 2.5 | 2.43 | 80.3 | 79.04 | 3 | 18.8 |
| 9 | 0.8 | 0.75 | 10.16 | 9.7 | 1 | 0.15 | 78 | 2.5 | 2.43 | 83.8 | 81.96 | 3 | 20.4 |
| 10 | 1 | 0.94 | 11.16 | 10.7 | 1.2 | 0.18 | 80 | 2.5 | 2.43 | 86.8 | 84. 96 | 3 | 22 |
| 1 1 | 1 | 0.94 | 12.16 | 11.7 | 1.2 | 0.31 | 82 | 2.5 | 2.43 | 88.8 | 86.96 | 3 | 24 |
| 12 | 1 | 0.94 | 13.36 | 12.9 | 1.5 | 0.37 | 85 | 3 | 2.92 | 91.8 | 89. 96 | 3.5 | 25.3 |
| 13 | 1 | 0.94 | 14.46 | 14 | 1.5 | 0.42 | 88 | 3 | 2.92 | 94.8 | 92.96 | 3.5 | 28 |
| 14 | 1 | 0.94 | 15.46 | 15 | 1.7 | 0.52 | 90 | 3 | 2.92 | 96.8 | 94.96 | 3.5 | 31 |
| 15 | 1 | 0.94 | 16.56 | 16.1 | 1.7 | 0.56 | 92 | 3 | 2.92 | 98.8 | 96.96 | 3.5 | 32 |
| 16 | 1 | 0.94 | 17.66 | 17.2 | 1.7 | 0.6 | 95 | 3 | 2.92 | 111.8 | 99.96 | 3.5 | 35 |
| 17 | 1 | 0.94 | 18.72 | 18.17 | 1.7 | 0.65 | 98 | 3 | 2.92 | 114.8 | 112.96 | 3.5 | 37 |
| 18 | 1 | 0. 94 | 19.92 | 19.37 | 2 | 0.T4 | 100 | 3 | 2.92 | 116.8 | 114.96 | 3.5 | 38 |
| 19 | 1 | 0.94 | 20.921 | 20.37 | 2 | 0.83 | 102 | 4 | 3.9 | .109.3 | 107.46 | 3.5 | 55 |
| 20 | 1 | 0.94 | 21.921 | 21.37 | 2 | 0.9 | 105. | 4 | 3.9 | एल113.3 | 111.46 | 3.5 | 56 |
| 21 | 1 | 0.94 | 22.921 | 22.37 | 2 | 1 | 108 | 4 | 3.9 | 116.3 | 114.46 | 3.5 | 60 |
| 22 | 1 | 0.94 | 23.92ली | 23.37 | 2 | 1.1 | 110 | 4 | 3.9 | |118.3 | 116.46 | 3.5 | 64.5 |
| 24 | 1.2 | 1.14 | 26.321 | 25.69 | 2 | 1.42 | 112 | 4 | 3.9 | 120.3 | 118.46 | 3.5 | 72 |
| 25 | 1.2 | 1.14 | 27.32 | 26.69 | 2 | 1.5 | 115 | 4 | 3.9 | 123.5 | 121 | 3.5 | 74.5 |
| 26 | 1.2 | 1.14 | 28.32 | 27.69 | 2 | 1.6 | 120 | 4 | 3.9 | 128.5 | 126.37 | 3.5 | 77 |
| 28 | 1.2 | 1.14 | 30.6 | 29.85 | 2 | 1.8 | 125 | 4 | 3.9 | 133.5 | 131.37. | 4 | 79 |
| 30 | 1.2 | 1.14 | 32.6 | 31.85 | 2 | 2.06 | 130 | 4 | 3.9 | 138.5 | 136.37 | 4 | 82 |
| 31 | 1.2 | 1.14 | 33.9 | 33.15 | 2.5 | 2.1 | 135 | 4 | 3.9 | 143.5 | 141.37 | 4 | 84 |
| 32 | 1.2 | 1.14 | 34.9 | 34.15 | 2.5 | 2.21 | 140 | 4 | 3.9 | 148.5 | 146.37 | 4 | 87.5 |
| 34 | 1.5 | 1.44 | 37 | 35.25 | 2.5 | 3.2 | 145 | 4 | 3.9 | 153.5 | 151.37 | 4 | 93 |
| 35 | 1.5 | 1.44 | 38.3 | 37.55 | 2.5 | 3.54 | 150 | 4 | 3.9 | 159.5 | 157.37 | 4 | 105 |
| 36 | 1.5 | 1.44 | 39.3 | 38.55 | 2.5 | 3.7 | 155 | 4 | 3.9 | 165.5 | 163.37 | 4 | 107 |
| 37 | 1.5 | 1.44 | 40.3 | 39.55 | 2.5 | 3.74 | 160 | 4 | 3.9 | 170.5 | 168.37 | 4 | 110 |
| 38 | 1.5 | 1.44 | 41.3 | 40.55 | 2.5 | 3.9 | 165 | 4 | 3.9 | 176 | 173.9 | 4 | 125 |
| 40 | 1.75 | 1.69 | 44.4 | 43.11 | 2.5 | 4.7 | 170 | 4 | 3.9 | 181 | 178.9 | 4 | 140 |
| 42 | 1.75 | 1.69 | 46.4 | 45.11 | 2.5 | 5.4 | 175 | 4 | 3.9 | 186.2 | 183.78 | 4 | 150 |
| 45 | 1.75 | 1.69 | 49.4 | 48.11 | 2.5 | 6 | 180 | 4 | 3.9 | 191.2 | 188.78 | 4 | 165 |
| 47 | 1.75 | 1.69 | 51.6 | 50.04 | 2.5 | 6.1 | 185 | 4 | 3.9 | 186.2 | 193.78 | 4 | 170 |
| 48 | 1.75 | 1.69 | 52.6 | 51.04 | 2.5 | 6.7 | 190 | 4 | 3.9 | 191.2 | 198.78 | 4 | 175 |
| 50 | 2 | 1.93 | 55.3 | 53.74 | 2.5 | 7.3 | 195 | 4 | 3.9 | 196.2 | 203.78 | 4 | 183 |
| 52 | 2 | 1.93 | 57.3 | 55.74 | 2.5 | 8.2 | 200 | 4 | 3.9 | 201 | 208.78 | 4 | 195 |
| 55 | 2 | 1.93 | 60.3 | 58.74 | 2.5 | 8.3 | 210 | 5 | 4.88 | 223.7 | 221.28 | 4 | 270 |
| 56 | 2 | 1.93 | 61.3 | 59.74 | 2.5 | 8.7 | 220 | 5 | 4.88 | 233.7 | 231.28 | 4 | 315 |
| 58 | 2 | 1.93 | 63.3 | 61.74 | 2.5 | 10.5 | 230 | 5 | 4.88 | 243.7 | 241.28 | 4 | 330 |
| 60 | 2 | 1.93 | 65.3 | 63.74 | 2.5 | 11.1 | 240 | 5 | 4.88 | 254 | 251.99 | 4 | 345 |
| 62 | 2 | 1.93 | 67.3 | 65.74 | 2.5 | 11.2 | 250 | 5 | 4.88 | 264 | 261.99 | 4 | 360 |
| 63 | 2 | 1.93 | 68.3 | 66.74. | 2.5 | 12.4 | 260 | 5 | 4.88 | 277 | 274.99 | 5 | 375 |
| 65 | 2.5 | 2.43 | 70.3 | 68.74 | 3 | 14.3 | 270 | 5 | 4.88 | 287 | 269.99 | 5 | 388 |
| 68 | 2.5 | 2.43 | 73.6 | 72.04 | 3 | 16 | 280 | 5 | 4.88 | 297 | 294.99 | 5 | 400 |
| 70 | 2.5 | 2.43 | 75.6 | 74.04 | 3 | 16.5 | 290 | 5 | 4.88 | 307 | 304. 99 | 5 | 415 |
| 72 | 2.5 | 2.43 | 77.6 | 76.04 | 3 | 18.1 | 300 | 5 | 4.88 | 317 | 314.99 | 5 | 435 |
|
|
