| ब्रांड नाम: | FLRS |
| मॉडल संख्या: | FLRS-F046 |
| एमओक्यू: | एक टुकड़ा |
| पैकेजिंग विवरण: | गत्ते का डिब्बा/प्लाईवुड मामलों/प्लाईवुड फूस |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, पेपैल; |

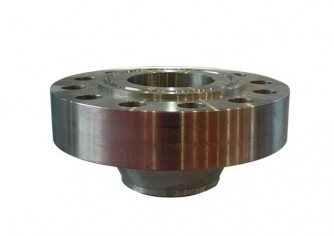

उच्च दबाव आरटीजे धातु निकला हुआ किनारा एपीआई 6 ए टाइप 6 बी अंधा / वेल्डिंग गर्दन निकला हुआ किनारा 13.8 एमपीए (2000psi)
API6A फ्लैंग्स को पाइपों को एक साथ जोड़ने, समर्थन शक्ति बढ़ाने या पाइपलाइन को बंद करने के लिए डिज़ाइन किया गया है।
एपीआई 6ए निकला हुआ किनारा तेल और विस्फोटक गैस अनुप्रयोगों में उपयोग की जाने वाली उच्च शक्ति के साथ उच्च तापमान सेवा के फ्लैंग्स का उत्पादन करने के लिए उपयोग किया जाता है।अनुप्रयोगों की प्रकृति के कारण, इस सामग्री में उच्च तापमान प्रतिरोध, उच्च दबाव प्रतिरोध, उच्च संक्षारण प्रतिरोध और उच्च शक्ति भी है।एपीआई 6ए 10000 साई निकला हुआ किनारा आयाम 1 13/16 इंच से 21 1/4 इंच व्यास के बीच होता है।
| आकार | बी | आयुध डिपो | सी | ई 1 | क्यू (मैक्स।) |
जी | क | टी | जे1 | जे2 | जे 3 | जे4 | आर | ईसा पूर्व | एन | एच | रिंग नंबर |
| बीएक्स | |||||||||||||||||
| 1 13/16" | 46.8 | 185 | 3 | - | 5.56 | 77.77 | 105 | 42.1 | 88.9 | 65.1 | 48.5 | - | 10 | 146.1 | 8 | 23 | 151 |
| 2 1/16" | 53.2 | 200 | 3 | - | 5.95 | 86.23 | 111 | 44.1 | 100 | 74.7 | 51.6 | - | 10 | 158.8 | 8 | 23 | 152 |
| 2 9/16" | 65.9 | 230 | 3 | - | 6.75 | 102.77 | 132 | 51.2 | 120.7 | 92.1 | 57.2 | - | 10 | 184.2 | 8 | 26 | 153 |
| 3 1/16" | 78.6 | 270 | 3 | - | 7.54 | 119 | 152 | 58.4 | 142.1 | 110.2 | 63.5 | - | 10 | 215.9 | 8 | 29 | 154 |
| 4 1/16" | 104 | 315 | 3 | - | 8.33 | 150.62 | 185 | 70.3 | 182.6 | 146.1 | 73.1 | - | 10 | 258.8 | 8 | 32 | 155 |
| 5 1/8" | 131 | 360 | 3 | 9.5 | 9.53 | 176.66 | 221 | 79.4 | 223.8 | 182.6 | 81 | 6.4 | 10 | 300 | 12 | 32 | 169 |
| 7 1/16" | 180.2 | 480 | 6 | 11.1 | 11.11 | 241.83 | 302 | 103.2 | 301.6 | 254 | 95.3 | 9.7 | 16 | 403.2 | 12 | 42 | 156 |
| 9" | 229.4 | 550 | 6 | 12.7 | 12.7 | 299.06 | 359 | 123.9 | 374.7 | 327.1 | 93.7 | 9.7 | 16 | 476.3 | 16 | 42 | 157 |
| 1 1" | 280.2 | 655 | 6 | 14.3 | 14.29 | 357.23 | 429 | 141.3 | 450.9 | 400.1 | 103.2 | 14.2 | 16 | 565.2 | 16 | 48 | 158 |
| 13 5/8" | 346.9 | 770 | 6 | 15.9 | 15.88 | 432.64 | 518 | 168.3 | 552.5 | 495.3 | 114.3 | 17.5 | 16 | 673.1 | 20 | 51 | 159 |
| 16 3/4" | 426.2 | 870 | 6 | 8.3 | 8.33 | 478.33 | 576 | 168.3 | 655.6 | 601.7 | 76.2 | 30.2 | 19 | 776.3 | 24 | 51 | 162 |
| 18 3/4" | 477 | 1040 | 6 | 18.3 | 18.26 | 577.9 | 697 781 |
223.1 | 752.5 | 674.7 | 155.6 | 25.4 | 16 | 925.5 | 24 | 61 | 164 |
| 21 1/4" | 540.5 | 1145 | 6 | 19.1 | 19.05 | 647.88 | 241.3 | 847.7 | 762 | 165.1 | 31.8 | 21 | 1022.4 | 24 | 67 | 166 |
| आकार | 2000psi(2 1/16" 21 1/4 " तक), 3000psi(2 1/16" 20 3/4 तक" ), 5000psi(2 1/16" 11" तक), 10000psi(1 13/16" 21 1/4" तक), 15000psi(1 13/16" तक 18 3/4"), 20000psi(1 13/16" 13 5/8 तक") |
| दबाव | 2000psi, 3000psi, 5000psi, 10000psi, 15000psi, 20000psi |
| मानक | एपीआई 6A - प्रकार - 6BX |
| दीवार की मोटाई | अनुकूलित |
| सामग्री |
स्टेनलेस स्टील:A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571,1.4541, 254Mo और आदि। कार्बन स्टील:A105, A350LF2, S235Jr, S275Jr, St37, St45.8, A42CP, A48CP, E24, A515 Gr60, A515 Gr 70 आदि। |
|
डुप्लेक्स स्टेनलेस स्टील:UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462,1.4410,1.4501 और आदि। पाइपलाइन स्टील:A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 आदि। |
|
|
निकल मिश्र धातु:inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H,C22, C-276, Monel400, Alloy20 आदि। सीआर-मो मिश्र धातु:A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3,15Crmo, आदि। |
|
| आवेदन | पेट्रोकेमिकल उद्योग; विमानन और एयरोस्पेस उद्योग; दवा उद्योग; गैस निकास; बिजली संयंत्र; जहाज buliding; जल उपचार, आदि। |
|
|
