| ब्रांड नाम: | FLRS or OEM |
| मॉडल संख्या: | FLRS-G011 |
| एमओक्यू: | 5 पीस |
| पैकेजिंग विवरण: | गत्ते का डिब्बा/प्लाईवुड मामलों/प्लाईवुड फूस |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, पेपैल; |

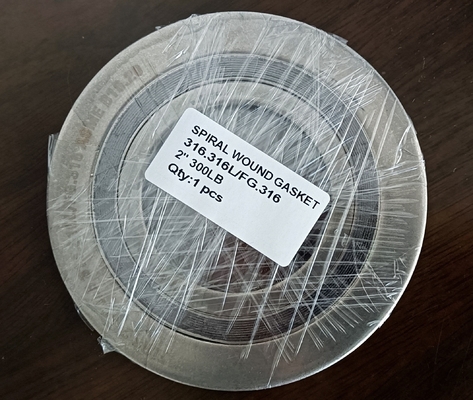

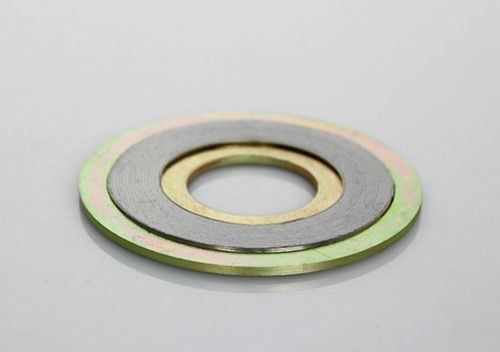

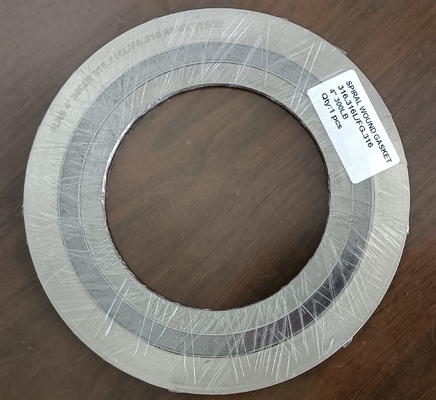

ASME B16.20 CGI सर्पिल घाव गैस्केट ASME B16.5 निकला हुआ किनारा के लिए आंतरिक और बाहरी रिंग सूट के साथ
सर्पिल घाव गैसकेट ढेर के माध्यम से वी-आकार की धातु की पट्टी और नरम गैर-धातु भराव से बनता है,
सर्पिल घाव गैसकेट और इसके अंत और शुरुआत को डॉट वेल्डेड से जोड़ा।इसके उत्कृष्ट संपीड़न पर निर्भर करता है
लचीलापन, यह उन खेलों को सील करने के लिए उपयुक्त है जहां तापमान और दबाव में परिवर्तन अक्सर होता है।
इसका उपयोग पाइप, वाल्व, पंप, थर्मल एक्सचेंज, संघनक टॉवर के स्थिर सीलिंग तत्व के रूप में किया जा सकता है,
सादा छेद और निकला हुआ किनारा का मैन होल, आदि। यह पेट्रोकेमिकल के क्षेत्र में व्यापक रूप से लागू किया गया है,
यांत्रिक कारखाने, बिजली स्टेशन, धातु विज्ञान, जहाज निर्माण, चिकित्सा और दवा अस्पष्ट
पावर स्टेशन और नेविगेशन, आदि।
स्टाइल सीजीआई
सपाट चेहरे और उभरे हुए चेहरे के लिए उपयुक्त कक्षा 2500 . तक निकला हुआ है
उच्च दबाव अनुप्रयोगों के लिए अनुशंसित, PTFE भराव के साथ उपयोग के लिए, और जब ASME B16.20 द्वारा चित्रित किया गया हो
आंतरिक रिंग एक संपीड़न सीमक के रूप में कार्य करता है और सीलिंग तत्वों को प्रक्रिया मीडिया हमले से बचाता है
आंतरिक रिंग के साथ फिट किया गया एक स्टाइल सीजी गैस्केट जो एक अतिरिक्त संपीड़न सीमित स्टॉप देता है और गर्मी प्रदान करता है
और जंग अवरोध गैस्केट वाइंडिंग की रक्षा करता है और निकला हुआ किनारा कटाव को रोकता है।
फ्लैट फेस फ्लैंग्स के साथ उपयोग के लिए उपयुक्त और उच्च दबाव और तापमान सेवा, कक्षा 900 और ऊपर के लिए निर्दिष्ट
या जहां संक्षारक या विषाक्त मीडिया मौजूद हैं।
अन्य शैलियों अनुरोध पर उपलब्ध हैं।
| अंगूठी और पट्टी सामग्री | न्यूनतम | ज्यादा से ज्यादा | मार्गदर्शन मंडल रंग संकेत |
|||
| सामग्री | एफ | सी | एफ | सी | संक्षिप्त नाम | |
| एसएस304 | -320 | -195 | 1400 | 760 | 304 | पीला |
| ss316L | -150 | -100 | 1400 | 760 | 316एल | हरा |
| ss347L | -150 | -100 | 1400 | 760 | 317ली | लाल रंग |
| एसएस321 | -320 | -195 | 1400 | 760 | 321 | फ़िरोज़ा |
| एसएस347 | -320 | -195 | 1700 | 925 | 347 | नीला |
| कार्बन स्टील | -40 | -40 | 1000 | 540 | सीआरएस | चाँदी |
| मिश्र धातु 20 | -300 | -185 | 1400 | 760 | ए-20 | काला |
| हास्टेलॉय बी3 | -300 | -185 | 200o | 1090 | हस्तब | भूरा |
| हास्टेलॉय c276 | -300 | -185 | 2000 | 1090 | एचएएसटीसी | बेज |
| इंकोलॉय 800 | -150 | -100 | 1600 | 870 | 800 . में | सफ़ेद |
| एलएनकोलॉय 825 | -150 | -100 | 1600 | 870 | 825 . में | सफ़ेद |
| lnconel 600 | -150 | -100 | 2000 | 1090 | कांग्रेस 60o | सोना |
| इनकोनल 625 | -150 | -100 | 2000 | 1090 | आईएनसीओ 625 | सोना |
| इनकोनल X750 | -150 | -100 | 2000 | 1090 | आईएनएक्स | रंगहीन |
| मोनेल 400 | -200 | -130 | 1500 | 820 | सोमवार | संतरा |
| निकल 200 | -320 | -195 | 1400 | 760 | एनएलई | लाल |
| टाइटेनियम | -320 | -195 | 2000 | 1090 | टी | बैंगनी |
| भराव सामग्री | ||||||
| न्यूनतम | अधिकतम सीओटी | पट्टी रंग संकेत |
||||
| सामग्री | एफ | सी | एफ | सी | संक्षेपाक्षर | |
| लचीला सीसा |
-350 | -212 | 950 | 510 | एफजी | स्लेटी |
| पीटीएफई | -400 | -240 | 500 | 260 | पीटीएफई | सफ़ेद |
| चीनी मिट्टी | -350 | -212 | 2000 | 1090 | प्रमाणपत्र | हल्का हरा |
| मीका ग्रेफाइट | -350 | -212 | 1100 | 590 | मीका-ग्रा | गुलाबी |
|
|
