| ब्रांड नाम: | FLRS or OEM |
| मॉडल संख्या: | FLRS-G012 |
| एमओक्यू: | एक टुकड़ा |
| पैकेजिंग विवरण: | गत्ते का डिब्बा/प्लाईवुड मामलों/प्लाईवुड फूस |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, पेपैल; |

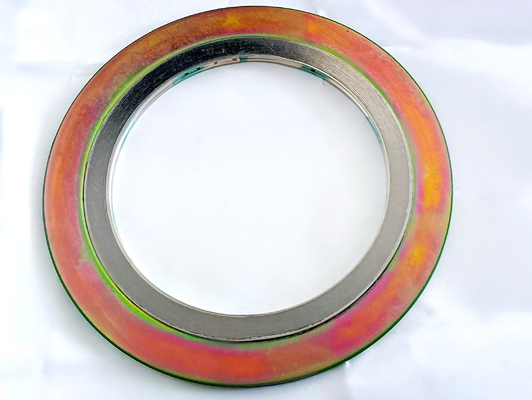

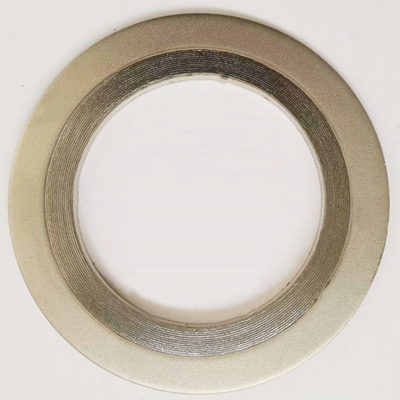

एएसएमई बी 16.5 निकला हुआ किनारा / एसएस सर्पिल घाव गैसकेट के लिए बाहरी रिंगों के साथ मानक एएसएमई बी 16.20 सीजी सर्पिल घाव गैस्केट
सर्पिल घाव गैसकेट ढेर के माध्यम से वी-आकार की धातु की पट्टी और नरम गैर-धातु भराव से बनता है,
सर्पिल घाव गैसकेट और इसके अंत और शुरुआत को डॉट वेल्डेड से जोड़ा।इसके उत्कृष्ट संपीड़न पर निर्भर करता है
लचीलापन, यह उन खेलों को सील करने के लिए उपयुक्त है जहां तापमान और दबाव में परिवर्तन अक्सर होता है।
इसका उपयोग पाइप, वाल्व, पंप, थर्मल एक्सचेंज, संघनक टॉवर के स्थिर सीलिंग तत्व के रूप में किया जा सकता है,
सादा छेद और निकला हुआ किनारा का मैन होल, आदि। यह पेट्रोकेमिकल के क्षेत्र में व्यापक रूप से लागू किया गया है,
यांत्रिक कारखाने, बिजली स्टेशन, धातु विज्ञान, जहाज निर्माण, चिकित्सा और दवा अस्पष्ट
पावर स्टेशन और नेविगेशन, आदि।
स्टाइल सीजी
फ्लैट चेहरे और उभरे हुए चेहरे के लिए उपयुक्त सामान्य प्रयोजन गैसकेट कक्षा 2500 . तक निकला हुआ है
सेंटरिंग रिंग निकला हुआ किनारा चेहरे पर गैसकेट का सटीक पता लगाता है, अतिरिक्त रेडियल ताकत प्रदान करता है, और एक संपीड़न सीमक के रूप में कार्य करता है
सर्पिल घुमावदार (सीलिंग तत्व) में पूर्व-निर्मित धातु और नरम भराव सामग्री होती है
नोट: उच्च उपलब्ध बोल्ट लोड के कारण, कक्षा 600 से ऊपर के अनुप्रयोगों के लिए एक आंतरिक रिंग की सिफारिश की जाती है।स्टाइल आरडब्ल्यूआई देखें।
यह एक बाहरी रिंग है जो निकला हुआ किनारा चेहरे पर गैसकेट को सटीक रूप से केंद्र में रखता है, रोकने के लिए अतिरिक्त रेडियल ताकत प्रदान करता है
गैसकेट ब्लो-आउट और एक संपीड़न स्टॉप के रूप में कार्य करता है।
एक सामान्य प्रयोजन गैसकेट सपाट चेहरे और उभरे हुए चेहरे के फ्लैंगेस, कक्षा 900 और एक आंतरिक से ऊपर के उपयोग के लिए उपयुक्त है
अंगूठी की सिफारिश की है।
| अंगूठी और पट्टी सामग्री | न्यूनतम | ज्यादा से ज्यादा | मार्गदर्शन मंडल रंग संकेत |
|||
| सामग्री | एफ | सी | एफ | सी | संक्षिप्त नाम | |
| एसएस304 | -320 | -195 | 1400 | 760 | 304 | पीला |
| ss316L | -150 | -100 | 1400 | 760 | 316एल | हरा |
| ss347L | -150 | -100 | 1400 | 760 | 317ली | लाल रंग |
| एसएस321 | -320 | -195 | 1400 | 760 | 321 | फ़िरोज़ा |
| एसएस347 | -320 | -195 | 1700 | 925 | 347 | नीला |
| कार्बन स्टील | -40 | -40 | 1000 | 540 | सीआरएस | चाँदी |
| मिश्र धातु 20 | -300 | -185 | 1400 | 760 | ए-20 | काला |
| हास्टेलॉय बी3 | -300 | -185 | 200o | 1090 | हस्तब | भूरा |
| हास्टेलॉय c276 | -300 | -185 | 2000 | 1090 | एचएएसटीसी | बेज |
| इंकोलॉय 800 | -150 | -100 | 1600 | 870 | 800 . में | सफ़ेद |
| एलएनकोलॉय 825 | -150 | -100 | 1600 | 870 | 825 . में | सफ़ेद |
| lnconel 600 | -150 | -100 | 2000 | 1090 | कांग्रेस 60o | सोना |
| इनकोनल 625 | -150 | -100 | 2000 | 1090 | आईएनसीओ 625 | सोना |
| इनकोनल X750 | -150 | -100 | 2000 | 1090 | आईएनएक्स | रंगहीन |
| मोनेल 400 | -200 | -130 | 1500 | 820 | सोमवार | संतरा |
| निकल 200 | -320 | -195 | 1400 | 760 | एनएलई | लाल |
| टाइटेनियम | -320 | -195 | 2000 | 1090 | टी | बैंगनी |
| भराव सामग्री | ||||||
| न्यूनतम | अधिकतम सीओटी | पट्टी रंग संकेत |
||||
| सामग्री | एफ | सी | एफ | सी | संक्षेपाक्षर | |
| लचीला सीसा |
-350 | -212 | 950 | 510 | एफजी | स्लेटी |
| पीटीएफई | -400 | -240 | 500 | 260 | पीटीएफई | सफ़ेद |
| चीनी मिट्टी | -350 | -212 | 2000 | 1090 | प्रमाणपत्र | हल्का हरा |
| मीका ग्रेफाइट | -350 | -212 | 1100 | 590 | मीका-ग्रा | गुलाबी |
मैं
|
|
