| ब्रांड नाम: | FLRS or OEM |
| मॉडल संख्या: | FLRS-G015 |
| एमओक्यू: | एक टुकड़ा |
| पैकेजिंग विवरण: | गत्ते का डिब्बा/प्लाईवुड मामलों/प्लाईवुड फूस |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, पेपैल; |

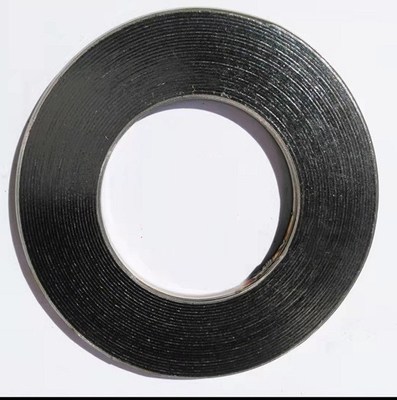

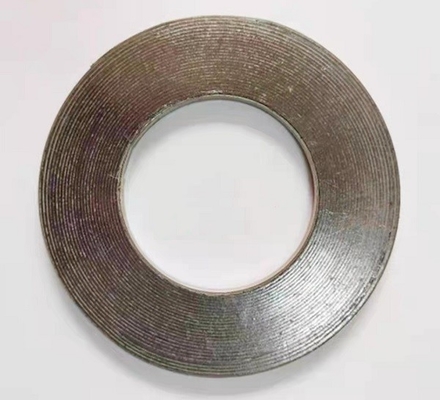

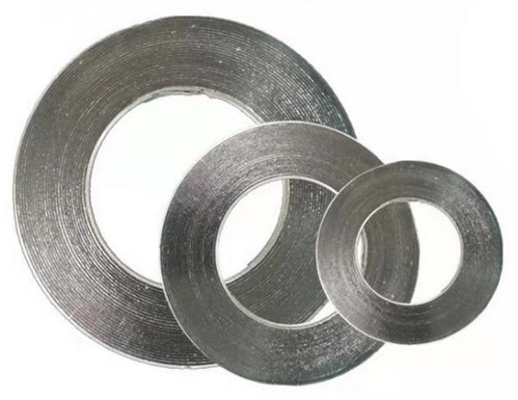

मूल शैली सर्पिल घाव गैसकेट / गैसकेट शीट सामग्री / पाइप निकला हुआ किनारा गैसकेट
सर्पिल घाव गैसकेट ढेर के माध्यम से वी-आकार की धातु की पट्टी और नरम गैर-धातु भराव से बनता है,
सर्पिल घाव गैसकेट और इसके अंत और शुरुआत को डॉट वेल्डेड से जोड़ा।इसके उत्कृष्ट संपीड़न पर निर्भर करता है
लचीलापन, यह उन खेलों को सील करने के लिए उपयुक्त है जहां तापमान और दबाव में परिवर्तन अक्सर होता है।
इसका उपयोग पाइप, वाल्व, पंप, थर्मल एक्सचेंज, संघनक टॉवर के स्थिर सीलिंग तत्व के रूप में किया जा सकता है,
सादा छेद और निकला हुआ किनारा का मैन होल, आदि। यह पेट्रोकेमिकल के क्षेत्र में व्यापक रूप से लागू किया गया है,
यांत्रिक कारखाने, बिजली स्टेशन, धातु विज्ञान, जहाज निर्माण, चिकित्सा और दवा अस्पष्ट
पावर स्टेशन और नेविगेशन, आदि।
एएसएमई बी 16.20 प्रति सर्पिल घाव गैसकेट के लिए आयाम एएसएमई बी 16.5 फ्लैंग्स के अनुरूप है
| नाममात्र पाइप आकार (एनपी) |
कक्षा 150 | |||||||
| आंतरिक रिंग अंदर व्यास (आईडी) |
अंदर घुमावदार व्यास (आईडी) |
बाहर घुमावदार व्यास (ओडी) |
गाइड रिंग बाहर व्यास (ओडी) |
|||||
| lnches | मिमी | lnches | मिमी | lnches | मिमी | lnches | मिमी | |
| 1/4* | - | 0.50 | 12.7 | 0.88 | 22.2 | 1.75 | 44.5 | |
| 1/2 | 0.56 | 14.20 | 0.75 | 19.10 | 1.25 | 31.80 | 1.88 | 47.60 |
| 3/4 | 0.81 | 20.60 | 1.00 | 25.40 | 1.56 | 39.70 | 2.25 | 57.20 |
| 1 | 1.06 | 26.90 | 1.25 | 31.80 | 1.88 | 47.60 | 2.63 | 56.70 |
| 1 1/4 | 1.50 | 38.10 | 1.88 | 47.60 | 2.38 | 60.30 | 3.00 | 76.20 |
| 1 1/2 | 1.75 | 44.50 | 2.13 | 54.00 | 2.75 | 69.90 | 3.38 | 85.70 |
| 2 | 2.19 | 55.60 | 2.75 | 69.90 | 3.38 | 85.70 | 4.13 | 104.80 |
| 2 1/2 | 2.62 | 66.50 | 3.25 | 82.60 | 3.88 | 98.40 | 4.88 | 123.80 |
| 3 | 3.19 | 81.00 | 4.00 | 101.60 | 4.75 | 120.70 | 5.38 | 136.50 |
| 3 1/2* | 3.50 | 88.90 | 4.50 | 114.30 | 5.25 | 1334.00 | 6.38 | 161.90 |
| 4 | 4.19 | 106.40 | 5.00 | 127.00 | 5.38 | 149.20 | 6.88 | 174.60 |
| एस | 5.19 | 131.30 | 6.13 | 155.60 | 7.00 | 177.80 | 7.75 | 196.90 |
| 6 | 6.19 | 157.20 | 7.19 | 182.60 | 8.25 | 209.60 | 8.75 | 222.30 |
| 8 | 8.50 | 215.90 | 9.19 | 2334.00 | 10.38 | 263.50 | 11.00 | 279.40 |
| 10 | 10.56 | 268.20 | 11.31 | 287.30 | 12.50 | 317.50 | 13.38 | 339.70 |
| 12 | 12.50 | 317.50 | 13.38 | 339.70 | 14.75 | 374.70 | 16.13 | 409.60 |
| 14 | 13.75 | 349.30 | 14.63 | 371.50 | 16.0डी | 406.40 | 17.75 | 450.90 |
| 16 | 15.75 | 400.10 | 16.63 | 422.30 | 18.25 | 463.60 | 20.25 | 514.40 |
| 18 | 17.69 | 449.30 | 18.69 | 474.70 | 20.75 | 527.10 | 21.63 | 549.30 |
| 20 | 19.69 | 500.10 | 20.69 | 525.50 | 22.75 | 577.90 | 23.88 | 606.40 |
| 24 | 23.75 | 603.30 | 24.75 | 628.70 | 27.00 | 685.80 | 28.25 | 717.60 |
* ASME B16.20 में सूचीबद्ध नहीं है
बुनियादी निर्माण शैली, आंतरिक और बाहरी व्यास को बिना भराव के धातु के कई ढेरों के साथ प्रबलित किया जाता है
अधिक स्थिरता और बेहतर संपीड़न विशेषताओं।
जीभ और नाली या नर और मादा के लिए उपयुक्त या फ्लैट चेहरे निकला हुआ किनारा असेंबली के लिए उपयुक्त।मैं
|
|
