| ब्रांड नाम: | FLRS or OEM |
| मॉडल संख्या: | FLRS-SB02 |
| एमओक्यू: | 100 पीस |
| पैकेजिंग विवरण: | गत्ते का डिब्बा/प्लाईवुड मामलों/बुना बैग + प्लाईवुड फूस; |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, पेपैल; |
मानक DIN931 / M10 हेक्स हेड बोल्ट में स्टेनलेस स्टील हेक्सागोन हेड बोल्ट आधा धागा
DIN931 हेक्सागोनल बोल्ट, जिसे बाहरी हेक्सागोनल बोल्ट के रूप में भी जाना जाता है, फास्टनरों में दो भाग होते हैं: एक हेक्सागोनल सिर और बाहरी धागे के साथ एक स्क्रू, जो आम तौर पर नट के साथ संयोजन के रूप में उपयोग किया जाता है और आमतौर पर छेद के साथ दो भागों के बीच कनेक्शन को तेज करने के लिए उपयोग किया जाता है।
DIN931 हेक्सागोनल बोल्ट आधा धागा हैं।आंशिक रूप से पिरोया और आंशिक रूप से नंगे रॉड।धागे में मोटे और महीन दांत शामिल हैं।
चित्रकला:
| डी | पी | बी | सी | दास | डीडब्ल्यूई | डी एस | क | इ | |||||||||
| ए | बी | ए | बी | ए | बी | ए | बी | ए | बी | ||||||||
| एल ≤125 मिमी | मिनट | मैक्स | मैक्स | मिनट | मिनट | मिनट | मैक्स | मिनट | मैक्स | मिनट | मिनट | ||||||
| एम1.6 | 0.35 | 9 | 0.1 | 0.25 | 2 | 2.4 | - | 1.46 | - | 0.98 | 1.22 | - | - | 3.02 | - | 3.41 | - |
| एम2 | 0.4 | 10 | 0.1 | 0.25 | 2.6 | 3.2 | - | 1.86 | - | 1.28 | 1.52 | - | - | 3.82 | - | 4.32 | - |
| एम2.5 | 0.45 | 1 1 | 0.1 | 0.25 | 3.1 | 4.1 | - | 2.36 | - | 1.58 | 1.82 | - | - | 4.82 | - | 5.45 | - |
| एम3 | 0.5 | 12 | 0.15 | 0.4 | 3.6 | 4.6 | - | 2.86 | - | 1.88 | 2.12 | - | - | 5.32 | - | 6.01 | - |
| एम 3.5 | 0.6 | 13 | 0.15 | 0.4 | 4.1 | 5.1 | - | 3.32 | - | 2.28 | 2.52 | - | - | 5.82 | - | 6.58 | - |
| एम 4 | 0.7 | 14 | 0.15 | 0.4 | 4.7 | 5.9 | - | 3.82 | - | 2.68 | 2.92 | - | - | 6.78 | - | 7.66 | - |
| एम5 | 0.8 | 16 | 0.15 | 0.5 | 5.7 | 6.9 | - | 4.82 | - | 3.35 | 3.65 | - | - | 7.78 | - | 8.79 | - |
| एम6 | 1 | 18 | 0.15 | 0.5 | 6.8 | 8.9 | - | 5.82 | - | 3.85 | 4.15 | - | - | 9.78 | - | 11.05 | - |
| एम7 | 1 | 20 | 0.15 | 0.5 | 7.8 | 9.6 | - | 6.78 | - | 4.65 | 4.95 | - | - | 10.73 | - | 12.12 | - |
| एम8 | 1.25 | 22 | 0.15 | 0.6 | 9.2 | 11.6 | - | 7.78 | - | 5.15 | 5.45 | - | - | 12.73 | - | 14.38 | - |
| एम10 | 1.5 | 26 | 0.15 | 0.6 | 11.2 | 15.6 | - | 9.78 | - | 6.22 | 6.58 | - | - | 16.73 | - | 18.9 | - |
| एम12 | 1.75 | 30 | 0.15 | 0.6 | 13.7 | 17.4 | - | 11.7 | - | 7.32 | 7.68 | - | - | 18.67 | - | 21.1 | - |
| एम14 | 2 | 34 | 0.15 | 0.6 | 15.7 | 20.5 | - | 13.7 | - | 8.62 | 8.98 | - | - | 21.67 | - | 24.49 | - |
| एम16 | 2 | 38 | 0.2 | 0.8 | 17.7 | 22.5 | 22 | 15.7 | 15.6 | 9.82 | 10.2 | 9.71 | 10.3 | 23.67 | 23.16 | 26.75 | 26.17 |
| एम18 | 2.5 | 42 | 0.2 | 0.8 | 20.2 | 25.3 | 24.8 | 17.7 | 17.6 | 11.3 | 11.7 | 11.2 | 11.9 | 26.67 | 26.16 | 30.14 | 29.56 |
| एम20 | 2.5 | 46 | 0.2 | 0.8 | 22.4 | 28.2 | 27.7 | 19.7 | 19.5 | 12.3 | 12.7 | 12.2 | 12.9 | 29.67 | 29.16 | 33.53 | 32.95 |
| एम22 | 2.5 | 50 | 0.2 | 0.8 | 24.4 | 30 | 29.5 | 21.7 | 21.5 | 13.8 | 14.2 | 13.7 | 14.4 | 31.61 | 31 | 35.72 | 35.03 |
| एम24 | 3 | 54 | 0.2 | 0.8 | 26.4 | 33.6 | 33.2 | 23.7 | 23.5 | 14.8 | 15.2 | 14.7 | 15.4 | 35.38 | 35 | 39.98 | 39.55 |
| एम27 | 3 | 60 | 0.2 | 0.8 | 30.4 | - | 38 | 26.5 | - | - | 16.7 | 17.4 | - | 40 | - | 45.2 | |
| एम 30 | 3.5 | 66 | 0.2 | 0.8 | 33.4 | - | 42.7 | 29.5 | - | - | 18.3 | 19.1 | - | 45 | - | 50.85 | |
| एम33 | 3.5 | 72 | 0.2 | 0.8 | 36.4 | - | 46.6 | 32.4 | - | - | 20.6 | 21.4 | - | 49 | - | 55.37 | |
| एम36 | 4 | 78 | 0.2 | 0.8 | 39.4 | - | 51.1 | 35.4 | - | - | 22.1 | 22.9 | - | 53.8 | - | 60.79 | |
| एम39 | 4 | 84 | 0.3 | 1 | 42.4 | - | 55.9 | 38.4 | - | - | 24.6 | 25.4 | - | 58.8 | - | 66.44 | |
DIN931 हेक्सागोनल बोल्ट की अंकन विधि:
DIN931 बाहरी षट्भुज बोल्ट के अंकन का उदाहरण।
थ्रेड आकार d=M12, नाममात्र लंबाई L=80, प्रदर्शन ग्रेड A4-80 और उत्पाद ग्रेड A के साथ हेक्सागोन हेड बोल्ट को चिह्नित किया गया है
SUS316 षट्भुज बोल्ट DIN931-M12 * 80-A

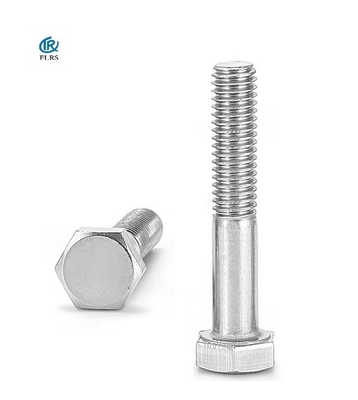

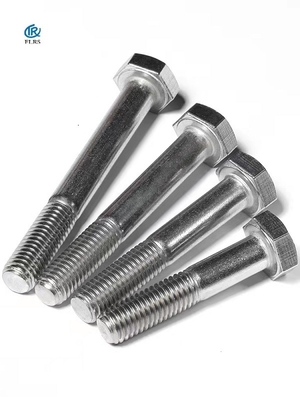

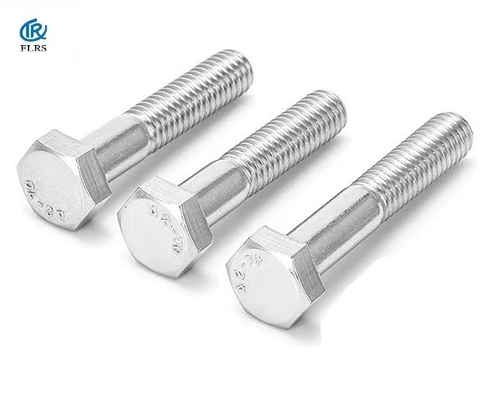

उत्पाद फोटो:
आवेदन पत्र:
हेक्सागोनल बोल्ट कनेक्शन, सरल असेंबली, आसान डिस्सेप्लर, उच्च दक्षता, और व्यापक अनुप्रयोग, मुख्य रूप से विभिन्न यांत्रिक उपकरणों, इलेक्ट्रॉनिक उत्पादों, संचार उपकरण, फर्नीचर उपकरण, निर्माण उद्योग और उत्पादन, स्थापना, रखरखाव, आदि के अन्य उद्योगों में उपयोग किया जाता है।
|
|
