| ब्रांड नाम: | FLRS or OEM |
| मॉडल संख्या: | FLRS-WF021 |
| एमओक्यू: | 1 टुकड़ा |
| पैकेजिंग विवरण: | गत्ते का डिब्बा/प्लाईवुड मामलों/प्लाईवुड फूस |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, पेपैल; |

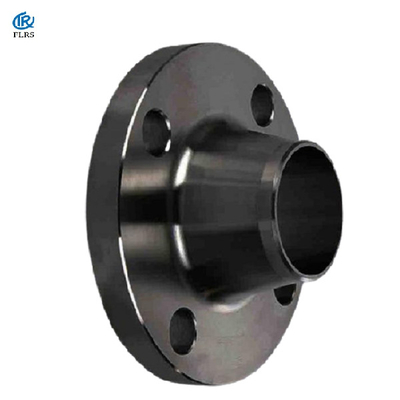

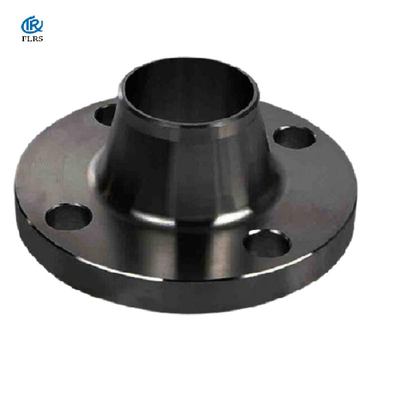

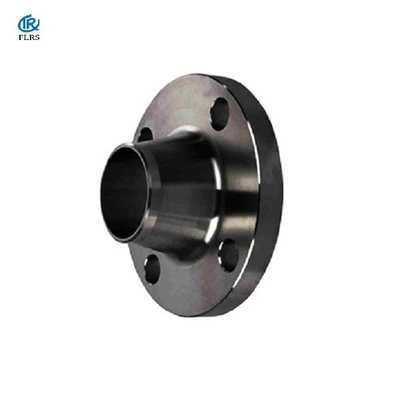

एएसएमई बी 16.5 ब्लैक पेंटिंग वेल्ड नेक निकला हुआ किनारा उठाया चेहरा / 150 एलबी एसटीडी कार्बन स्टील वेल्डिंग गर्दन निकला हुआ किनारा दाँतेदार खत्म
वेल्डिंग गर्दन निकला हुआ किनारा, जिसे लंबी गर्दन निकला हुआ किनारा और गर्दन निकला हुआ किनारा के रूप में भी जाना जाता है, एक डिस्क के आकार का भाग है, जिसका उपयोग मुख्य रूप से पाइपलाइन के बीच संबंध को प्राप्त करने के लिए किया जाता है, इसका व्यापक रूप से पेट्रोकेमिकल, शहरी जल आपूर्ति और बिजली प्रणालियों में उपयोग किया गया है।हाल के वर्षों में, राष्ट्रीय ग्रिड की अल्ट्रा-हाई वोल्टेज ट्रांसमिशन लाइन परियोजनाओं की योजना और निर्माण के साथ, अल्ट्रा-हाई वोल्टेज स्टील पाइप टावरों की मांग में नाटकीय रूप से वृद्धि हुई है।
वेल्डिंगस्टील पाइप टॉवर निकला हुआ किनारा कनेक्शन के एक नए रूप के रूप में गर्दन निकला हुआ किनारा कुछ उन्नत और विश्वसनीय साबित हुआ है।यह स्टील पाइप टावरों की उत्पादन क्षमता और उत्पाद की गुणवत्ता में सुधार लाने में महत्वपूर्ण भूमिका निभाता है
| आकार | डी | क | ली | एन | ए | बी 1 | सी | एन | एच | डी | एफ | एस = एसटीडी। |
| 1/2" | 90 | 60.3 | 15.9 | 4 | 21.3 | 15.8 | 9.6 | 30 | 46 | 34.9 | 2 | 2.77 |
| 3/4" | 100 | 69.9 | 15.9 | 4 | 26.7 | 21.0 | 11.2 | 38 | 51 | 42.9 | 2 | 2.87 |
| 1" | 110 | 79.4 | 15.9 | 4 | 33.4 | 26.6 | 12.7 | 49 | 54 | 50.8 | 2 | 3.38 |
| 1 1/4" | 115 | 88.9 | 15.9 | 4 | 42.4 | 35.3 | 14.3 | 59 | 56 | 63.5 | 2 | 3.56 |
| 1 1/2" | 125 | 98.4 | 15.9 | 4 | 48.3 | 40.9 | 15.9 | 65 | 60 | 73.0 | 2 | 3.68 |
| 2" | 150 | 120.7 | 19.1 | 4 | 60.3 | 52.5 | 17.5 | 78 | 62 | 92.1 | 2 | 3.91 |
| 2 1/2" | 180 | 139.7 | 19.1 | 4 | 73.0 | 62.7 | 20.7 | 90 | 68 | 104.8 | 2 | 5.16 |
| 3" | 190 | 152.4 | 19.1 | 4 | 88.9 | 77.9 | 22.3 | 108 | 68 | 127.0 | 2 | 5.49 |
| 3 1/2" | 215 | 177.8 | 19.1 | 8 | 101.6 | 90.1 | 22.3 | 122 | 70 | 139.7 | 2 | 5.74 |
| 4" | 230 | 190.5 | 19.1 | 8 | 114.3 | 102.3 | 22.3 | 135 | 75 | 157.2 | 2 | 6.02 |
| 5" | 255 | 215.9 | 22.2 | 8 | 141.3 | 128.2 | 22.3 | 164 | 87 | 185.7 | 2 | 6.55 |
| 6" | 280 | 241.3 | 22.2 | 8 | 168.3 | 154.1 | 23.9 | 192 | 87 | 215.9 | 2 | 7.11 |
| 8" | 345 | 298.5 | 22.2 | 8 | 219.1 | 202.7 | 27.0 | 246 | 100 | 269.9 | 2 | 8.18 |
| 10" | 405 | 362.0 | 25.4 | 12 | 273.0 | 254.5 | 28.6 | 305 | 100 | 323.8 | 2 | 9.27 |
| 12" | 485 | 431.8 | 25.4 | 12 | 323.8 | 304.7 | 30.2 | 365 | 113 | 381.0 | 2 | 9.53 |
| 14" | 535 | 476.3 | 28.6 | 12 | 355.6 | 336.5 | 33.4 | 400 | 125 | 412.8 | 2 | 9.53 |
| 16" | 595 | 539.8 | 28.6 | 16 | 406.4 | 387.3 | 35.0 | 457 | 125 | 469.9 | 2 | 9.53 |
| 18" | 635 | 577.9 | 31.8 | 16 | 457.0 | 437.9 | 38.1 | 505 | 138 | 533.4 | 2 | 9.53 |
| 20" | 700 | 635.0 | 31.8 | 20 | 508.0 | 488.9 | 41.3 | 559 | 143 | 584.2 | 2 | 9.53 |
| 24" | 815 | 749.3 | 34.9 | 20 | 610.0 | 590.9 | 46.1 | 663 | 151 | 692.2 | 2 | 9.53 |
आवेदन पत्र:
1.इस्पात संरचनाएं, बहु-मंजिल, ऊंची-ऊंची इस्पात संरचना
2.बीइमारतें, औद्योगिक भवन, हाई-वे, रेलवे,
3.एसटील स्टीम, टॉवर, पावर स्टेशन, और अन्य संरचना कार्यशाला फ्रेम
पैकेट:
|
|
