| ब्रांड नाम: | FLRS or OEM |
| मॉडल संख्या: | FLRS-W015 |
| एमओक्यू: | 100 नग |
| पैकेजिंग विवरण: | गत्ते का डिब्बा/प्लाईवुड मामलों/प्लाईवुड फूस |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, पेपैल; |
PTFE गोल सादा वॉशर / टेफ्लॉन फ्लैट वॉशर / फ्लैट वॉशर बोल्ट और नट्स के साथ आते हैं
फ्लैट पैड, मुख्य रूप से लोहे की प्लेट से मुहर लगी है, आम तौर पर बीच में एक छेद के साथ एक फ्लैट वॉशर के आकार का होता है।
फ्लैट वॉशर का बुनियादी ज्ञान:
फ्लैट वाशर आमतौर पर घर्षण को कम करने, रिसाव को रोकने, अलग करने, ढीलेपन को रोकने या दबाव फैलाने के लिए उपयोग किए जाने वाले विभिन्न आकृतियों के पतले हिस्से होते हैं।इस तरह के हिस्से कई सामग्रियों और संरचनाओं में पाए जाते हैं और विभिन्न समान कार्यों को करने के लिए उपयोग किए जाते हैं।सामग्री और प्रक्रिया सीमाओं द्वारा पिरोया फास्टनरों, बोल्ट और अन्य फास्टनरों बड़ी समर्थन सतह नहीं हैं, इसलिए जुड़े भागों की सतह की रक्षा के लिए असर सतह पर संपीड़ित तनाव को कम करने के लिए, वाशर का उपयोग।ढीले स्प्रिंग वाशर और मल्टी-टूथ लॉक वाशर, राउंड नट स्टॉप वाशर और सैडल, वेवफॉर्म, शंक्वाकार लोचदार वाशर के वाइस के कनेक्शन को रोकने के लिए।
फ्लैट वाशर मुख्य रूप से संपीड़ित बल को कम करने के लिए उपयोग किया जाता है, जब कसने वाले अक्षीय बल के हिस्से बहुत बड़े होते हैं, डिस्क में गैसकेट को दबाने में आसान होता है, तो आप सामग्री को बदल सकते हैं और हल करने के लिए कठोरता में सुधार कर सकते हैं।
फ्लैट वॉशर के लिए अमेरिकी मानक:
|
विनिर्देश
|
लघु व्यास
|
घेरे के बाहर
|
मोटाई सहिष्णुता
|
मोटाई सहिष्णुता
विघटन |
|
यूएसएस 3/16
|
6.22～6.73
|
14.15～14.66
|
0.91～1.65
|
0.91～1.40
|
|
1.40～1.65
|
||||
|
यूएसएस 1/4
|
7.80～8.31
|
18.47～19.02
|
1.30～2.03
|
1.30～1.65
|
|
1.65～2.03
|
||||
|
यूएसएस 5/16
|
9.40～9.91
|
22.05～22.99
|
1.63～2.64
|
1.63～2.20
|
|
2.20～2.64
|
||||
|
यूएसएस 3/8
|
11.00～11.51
|
25.22～26.16
|
1.63～2.64
|
1.63～2.20
|
|
2.20～2.64
|
||||
|
यूएसएस 7/16
|
12.57～13.08
|
31.57～32.51
|
1.63～2.64
|
1.63～2.20
|
|
2.20～2.64
|
||||
|
यूएसएस 1/2
|
14.15～14.60
|
34.75～35.69
|
2.18～3.35
|
2.18～2.70
|
|
2.70～3.00
|
||||
|
3.00～3.35
|
||||
|
यूएसएस 9/16
|
15.75～16.26
|
37.13～38.07
|
2.18～3.35
|
2.18～2.70
|
|
2.70～3.00
|
||||
|
3.00～3.35
|
||||
|
यूएसएस 5/8
|
17.30～18.24
|
44.27～45.21
|
2.74～4.06
|
2.74～3.20
|
|
3.20～3.60
|
||||
|
3.60～4.06
|
||||
|
यूएसएस 3/4
|
20.45～21.39
|
50.62～51.56
|
3.10～4.50
|
3.10～3.60
|
|
3.60～4.20
|
||||
|
4.20～4.50
|
||||
|
यूएसएस 7/8
|
23.65～24.58
|
56.97～57.91
|
3.45～4.88
|
3.45～4.00
|
|
4.00～4.30
|
||||
|
4.30～4.88
|
||||
|
यूएसएस 1
|
26.80～27.74
|
63.32～64.26
|
3.45～4.88
|
3.45～4.00
|
|
4.00～4.30
|
||||
|
4.30～4.88
|
||||
|
यूएसएस 11/8
|
31.57～32.51
|
69.67～70.61
|
3.45～4.88
|
3.45～4.00
|
|
4.00～4.30
|
||||
|
4.30～4.88
|
||||
|
यूएसएस 11/4
|
34.75～35.69
|
76.02～76.96
|
3.45～4.88
|
3.45～4.00
|
|
4.00～4.30
|
||||
|
4.30～4.88
|
||||
|
यूएसएस 13/8
|
37.85～39.24
|
82.30～83.69
|
3.89～5.41
|
3.89～4.40
|
|
4.40～5.00
|
||||
|
5.00～5.41
|
||||
|
यूएसएस 11/2
|
41.02～42.42
|
88.65～90.04
|
3.89～5.41
|
3.89～4.40
|
|
4.40～5.00
|
||||
|
5.00～5.41
|
||||
|
यूएसएस 15/8
|
44.20～45.59
|
95.00～96.39
|
3.89～5.41
|
3.89～4.40
|
|
4.40～5.00
|
||||
|
5.00～5.41
|
||||
|
यूएसएस 13/4
|
47.37～48.77
|
101.35～102.74
|
3.89～5.41
|
3.89～4.40
|
|
4.40～5.00
|
||||
|
5.00～5.41
|
||||
|
यूएसएस 17/8
|
50.55～51.04
|
107.70～109.09
|
3.89～5.41
|
3.89～4.40
|
|
4.40～5.00
|
||||
|
5.00～5.41
|
||||
|
यूएसएस 2
|
53.72～55.12
|
114.05～115.44
|
3.89～5.41
|
3.89～4.40
|
|
4.40～5.00
|
||||
|
5.00～5.41
|
फ्लैट वॉशर की भूमिका:
1, बोल्ट और मशीन के बीच संपर्क क्षेत्र बढ़ाएँ।
2, मशीन की सतह को नुकसान को खत्म करने के लिए जब स्प्रिंग वॉशर स्क्रू को उतार रहा हो।स्प्रिंग वॉशर का उपयोग करते समय एक फ्लैट वॉशर, मशीन की सतह के बगल में फ्लैट वॉशर, फ्लैट वॉशर और अखरोट के बीच वसंत वॉशर होना चाहिए।
आवेदन रेंज:
1. मशीनें, ऑटो उद्योग, सड़कें,
2. पुल, सुरंग, शहरी रेलवे प्रणाली,
3. हाई स्पीड रेलवे, वॉटरक्राफ्ट, थर्मल पावर,
4. पवन ऊर्जा, परमाणु ऊर्जा, पेट्रोकेमिकल, एयरोस्पेस,
5. इस्पात छत निर्माण और इतने पर।

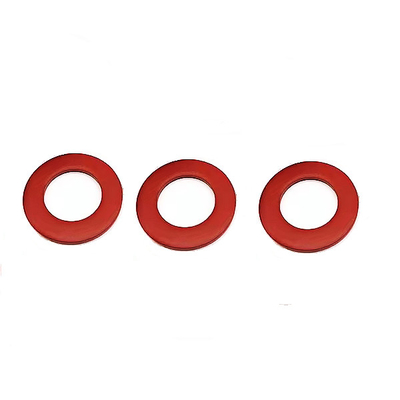

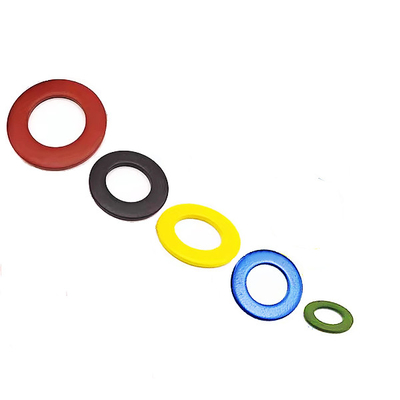

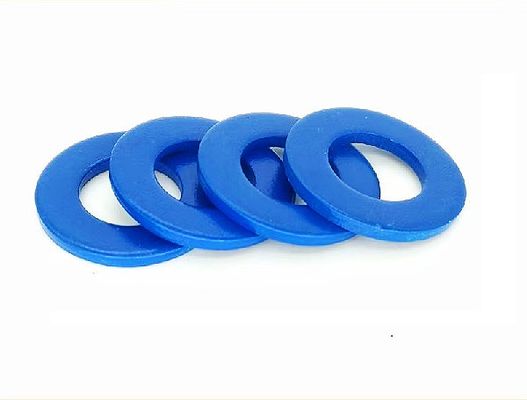

तस्वीरें:
|
|
