| ब्रांड नाम: | FLRS |
| मॉडल संख्या: | FLRS-F052 |
| एमओक्यू: | 5 पीस |
| पैकेजिंग विवरण: | गत्ते का डिब्बा/प्लाईवुड मामलों/प्लाईवुड फूस |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, पेपैल; |

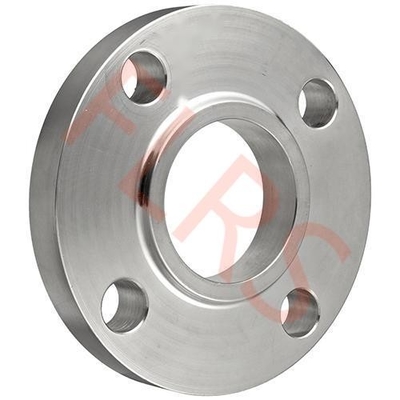

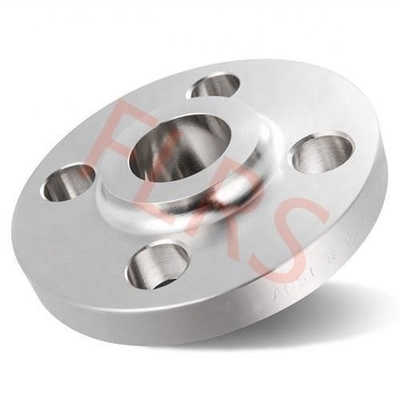

क्लास 150 राइज़्ड फेस स्लिप-ऑन पाइप निकला हुआ किनारा स्टेनलेस स्टील A182 F316L
स्लिप-ऑन फ्लैंगेस पैमाने के कम लागत वाले छोर पर हैं, और पाइप को लंबाई में काटते समय उच्च सटीकता की आवश्यकता नहीं होती है।इन SO Flanges में कभी-कभी एक बॉस या हब हो सकता है, और इसे पाइप या ट्यूब के अनुरूप बोर के साथ बनाया जा सकता है।स्लिप-ऑन फ्लैंग्स, जिन्हें 'हबड फ्लैंग्स' के रूप में भी जाना जाता है,बहुत कम प्रोफ़ाइल वाला हब है.इस प्रकार का निकला हुआ किनारा आमतौर पर एक या दो पट्टिका वेल्ड (निकला हुआ किनारा के बाहर और एक निकला हुआ किनारा के अंदर) द्वारा एक पाइप से जुड़ा होता है, हालांकि केवल एक वेल्ड का उपयोग करना संभव है।
ASME B16.5 निकला हुआ किनारा आयामों को ½ ”से 24” तक कवर करता है।सीलिंग गैस्केट सामग्री को बैठने के लिए विभिन्न प्रकार के निकला हुआ किनारा चेहरे संपर्क सतहों के रूप में उपयोग किया जाता है।एएसएमई बी16.5 और बी16.47 विभिन्न प्रकार के फ्लैंज फेसिंग को परिभाषित करते हैं, जिसमें उभरे हुए चेहरे, बड़े पुरुष और महिला फेसिंग शामिल हैं, जिनके अपेक्षाकृत बड़े संपर्क क्षेत्र प्रदान करने के लिए समान आयाम हैं।
निकला हुआ किनारा चेहरा सतह क्षेत्र है जो गैसकेट को होस्ट करता है।निकला हुआ किनारा चेहरे के 6 उपलब्ध प्रकार हैं:फ्लैट (एफएफ), उठाया (आरएफ), अंगूठी संयुक्त (आरटीजे), गोद संयुक्त, नर और मादा (एम एंड एफ), जीभ और नाली (टी एंड जी)।अलग-अलग चेहरों वाले फ्लैंग्स को अलग-अलग गास्केट की आवश्यकता होती है और संयुक्त के रिसाव को रोकने के लिए कभी भी इसे नहीं जोड़ा जाना चाहिए।आरएफ और एफएफ फ्लैंग्स में विभिन्न प्रकार के "फिनिश" (यानी सतह के ऊपर खुरदरापन) हो सकते हैं: चिकना, स्टॉक और दाँतेदार।
निकला हुआ किनारा अनुप्रयोग:
पानी काम करता है, जहाज निर्माण उद्योग,पेट्रोल रसायन और गैस उद्योग, बिजली उद्योग, वाल्व उद्योग, और परियोजनाओं को जोड़ने वाले सामान्य पाइप आदि।
निकला हुआ किनारा तकनीकी पैरामीटर:
| टाइप | वेल्ड गर्दन निकला हुआ किनारा, निकला हुआ किनारा पर पर्ची, अंधा निकला हुआ किनारा, ट्यूब शीट, थ्रेडेड निकला हुआ किनारा, सॉकेट वेल्ड निकला हुआ किनारा, प्लेट निकला हुआ किनारा, तमाशा अंधा, LWN, छिद्र निकला हुआ किनारा, लंगर निकला हुआ किनारा। |
| आयुध डिपो | 15 मिमी-6000 मिमी।1/2 "से 80"। डीएन 10-डीएन 3600 |
| दबाव | 150#-2500# |
| मानक | ANSI B16.5, ANSI B16.47 A/B, EN1092-1, SABS1123, JIS B2220, ऑल दीन, ऑल गोस्ट, सभी यूएनआई, एएस2129, एपीआई 6ए, बीएस4504, आदि |
| दीवार की मोटाई | SCH5S, SCH10S, SCH10, SCH40S, STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS और आदि। |
| स्टेनलेस स्टील | A182F304/304L, A182F316/316L, 316H, 321H, 304H, 310H, A182F321, A182F310S, A182F347H, 347L, 317L, A182F316Ti, A182 F317, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4571, 1.4571 |
| कार्बन स्टील | A105, A350 LF1, A350LF2, A350LF3, Q345, E24, A42CP, A48CP, A515 GR55, A515GR60, A515GR70, A516 GR60, A516 GR70, ST37.2, ST45.8, Q235, STEEL20, P235GH, P245GH, P250GH, P265GH, P280GH, P295GP आदि। |
| डुप्लेक्स स्टील | UNS31803, SAF2205, UNS32205, UNS31500, UNS32750, UNS32760, 1.4462, 1.4410,1.4501, A182F51, A182F53 और आदि। |
| पाइपलाइन स्टील | A694 F42, A694F52, A694 F60, A694 F65, A694 F70, A694 F80 आदि |
| निकल मिश्र धातु | inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H, C22, C-276, Monel400, Alloy20 आदि। |
| सीआर-मो मिश्र धातु | A182F11, A182F5, A182F22, A182F91, A182F9, 16mo3 आदि। |
| आवेदन पत्र | पेट्रोलियम उद्योग, रिफाइनरी कंपनी, उर्वरक उद्योग, बिजली स्टेशन, जहाज निर्माण, तटवर्ती मंच |
| ध्यान | तैयार स्टॉक, तेजी से वितरण समय; सभी आकारों में उपलब्ध, अनुकूलित; उच्च गुणवत्ता; |
|
