सामग्री: | सादा फेनोलिक / माइलर / टेफ्लॉन | सतह: | स्टील वॉशर के लिए जस्ता चढ़ाया |
---|---|---|---|
डिलीवरी का समय: | आम तौर पर 10-15 दिनों में | प्रोडक्ट का नाम: | निकला हुआ किनारा इन्सुलेशन किट सेट |
आवेदन: | पाइपलाइन निकला हुआ किनारा जंग संरक्षण | प्रकार: | एफ टाइप करें |

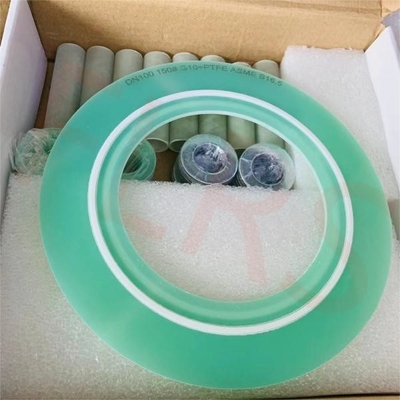

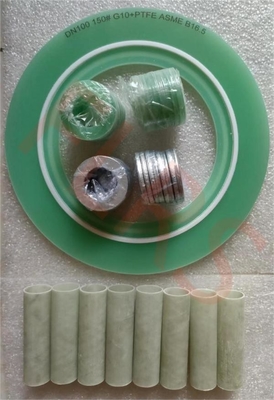

टाइप एफ निकला हुआ किनारा इन्सुलेशन किट में उभरे हुए चेहरे के निकला हुआ किनारा के लिए पीटीएफई गैस्केट के साथ जी 10 शामिल है
एक निकला हुआ किनारा आइसोलेशन किट एक फंसे हुए जोड़ को स्थिर धाराओं से जंग से बचाता है (फ्लैंज, स्टड बोल्ट और गास्केट के बीच धातु से धातु के संपर्क को रोककर)।एक फ्लेंज इंसुलेशन किट में प्रत्येक नट के लिए एक वॉशर, प्रत्येक बोल्ट के लिए एक पूरी लंबाई की इंसुलेटिंग स्लीव, प्रत्येक नट के लिए एक गैसकेट (टाइप F, E, D, O) और मोटी प्लेटेड स्टील वाशर होते हैं।
वस्तु | इन्सुलेशन सामग्री | इन्सुलेशन गैसकेट की सामग्री | मैक्स।अस्थायी। (℃) | इन्सुलेशन प्रतिरोध (Ω) | ||
आस्तीन | वॉशर | दबाव वर्ग (पौंड) | ||||
आम | PTFE ठोस गैसकेट | -100 ~ 100 | 2.0 x 10 से अधिक13 | |||
150 | ||||||
प्रबलित PTFE गैसकेट | -200 ~ 200 | 1.3 x 1011 | ||||
300 | ||||||
निओप्रीन फ़ेस्ड फेनोलिक गैस्केट | -30 ~ 120 | रबड़ | सीआर 1.6 x 107 | |||
पीटीएफई | 150 | |||||
epoxy | epoxy | रबर ओ-रिंग के साथ ग्लास प्रबलित एपॉक्सी प्लेट गैसकेट | -40 ~ 150 | ईपीडीएम 2.0 x 1013 | ||
फिनोलिक | फिनोलिक | 600 | ||||
रबर ओ-रिंग के साथ प्रबलित फेनोलिक प्लेट गैसकेट | -40 ~ 150 | विटन 9.7 x 109 | ||||
600 | ||||||
रबर ओ-रिंग के साथ प्रबलित फेनोलिक प्लेट गैसकेट | -60 ~ 150 | एनबीआर 1.3 x 1011 | ||||
600 | ||||||
उच्च दबाव | अभ्रक | अभ्रक | रबर ओ-रिंग के साथ एपॉक्सी फेस्ड मेटल प्लेट | 150 | - | |
पीटीएफई | epoxy | 1500 | ||||
epoxy | फिनोलिक | एपॉक्सी ने पीटीएफई सील के साथ मेटल प्लेट का सामना किया | 150 | 2.0 x 10 से अधिक13 | ||
फिनोलिक | 2500 | |||||
उच्च तापमान और दबाव | अभ्रक | अभ्रक | STARPITE के साथ KAMMPROFILE गैस्केट | 1000 | 9.9 x 1010 |
विवरण:
निकला हुआ किनारा अलगाव किट का उद्देश्य (इलेक्ट्रोलाइटिक) जंग को रोकना हैनिकला हुआ किनाराऔर फंसे हुए जोड़ जो एक पाइपिंग सिस्टम पर मौजूद स्थिर धाराओं को प्रेरित कर सकते हैं।
गैसकेट आइसोलेशन किट में एक विशेष गैसकेट, सभी स्टड बोल्ट और नट्स के लिए आइसोलेशन स्लीव्स और विशेष वाशर होते हैं।इन घटकों को विशेष सामग्रियों में उचित रासायनिक स्थिरता, कम जल अवशोषण और ढांकता हुआ गुणों के साथ निर्मित किया जाता है।
गैस्केट प्रकार:
ई टाइप करें (फुल फेस गैसकेट) यह गैसकेट किट दोनों फ्लेंज चेहरों की पूरी सुरक्षा प्रदान करता है।गैसकेट का बाहरी व्यास समान होता है
निकला हुआ किनारा।यह सुविधा पूर्ण कैथोडिक अलगाव सुनिश्चित करने के लिए निकला हुआ किनारा चेहरों के बीच विदेशी पदार्थ के संग्रह को रोक देगी।
एफ टाइप करें (रस्ड फेस गैसकेट)
इस गास्केट को केवल फ्लैंगेस के उभरे हुए चेहरे की सतह को फिट करने के लिए निर्मित किया गया है।गैसकेट के बाहरी व्यास को थोड़ा कम करने के लिए डिज़ाइन किया गया है
बोल्ट सर्कल के अंदर के व्यास की तुलना में।यह अनुशंसा की जाती है कि विदेशी सामग्री को "शॉर्ट आउट" से रोकने के लिए फ्लैंगेस को लपेटा जाए
निकला हुआ किनारा।
आरजे टाइप करें(अंगूठी प्रकार संयुक्त गैसकेट)
