गैसकेट सामग्री: | जी 10 | आस्तीन सामग्री: | जी 10 |
---|---|---|---|
उत्पाद का नाम: | निकला हुआ किनारा इन्सुलेशन गैसकेट | आवेदन: | पाइपलाइन निकला हुआ किनारा जंग संरक्षण |
प्रकार: | टाइप डी | मानक: | गोस्ट 33259 |
परिवेश का तापमान: | -46 से +40℃ | कार्य तापमान: | +20 से+60℃ |

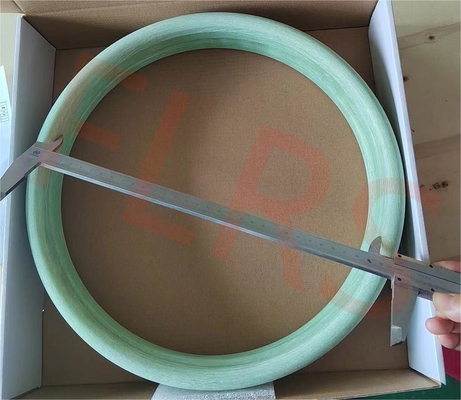

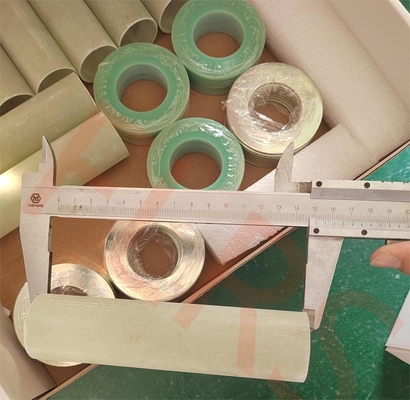

प्रकार डीफ्लैंज इन्सुलेशन किट जिसमें गैस्केट आस्तीन वाशर शामिल है GOST 33259 PN160 DN250 RTJ फ्लैंज के लिए।
डी प्रकार के फ्लैंज इन्सुलेशन किट विशेष रूप से आरटीजे प्रकार के फ्लैंज के लिए रिंग रिव में तैनात किए जाने के लिए बनाए जाते हैं। एक फ्लैंज अलगाव किट एक फ्लैंज संयुक्त को स्थैतिक धाराओं से जंग से बचाता है (फ्लैंज, स्टड बोल्ट और गास्केट के बीच धातु से धातु संपर्क को रोककर) ।एक फ्लैंज इन्सुलेशन किट में एक विशेष गास्केट (प्रकार F) होता है।, ई, डी, ओ), प्रत्येक नट के लिए एक विशेष वाशर, प्रत्येक बोल्ट के लिए एक पूर्ण लंबाई वाली अछूता आस्तीन और प्रत्येक नट के लिए मोटी प्लेट स्टील वाशर।ये घटक उचित रासायनिक स्थिरता के साथ विशेष सामग्री से निर्मित होते हैं, कम पानी अवशोषण और डाइलेक्ट्रिक गुण।
पद | इन्सुलेशन सामग्री | इन्सुलेशन गास्केट की सामग्री | अधिकतम तापमान. | इन्सुलेशन प्रतिरोध ((Ω) | ||
आस्तीन | वाशर | दबाव वर्ग (पाउंड) | ||||
सामान्य | पीटीएफई ठोस गास्केट | -100 ¢100 | 2.0 x 10 से अधिक13 | |||
150 | ||||||
प्रबलित पीटीएफई गास्केट | -200 ¢200 | 1.3 x 1011 | ||||
300 | ||||||
नियोप्रीन के सामने फेनोलिक गास्केट | -30 ¢120 | रबर | CR 1.6 x 107 | |||
पीटीएफई | 150 | |||||
एपोक्सी | एपोक्सी | रबर ओ-रिंग के साथ ग्लास प्रबलित इपॉक्सी प्लेट गास्केट | -40 ¢ 150 | ईपीडीएम 2.0 x 1013 | ||
फेनोलिक | फेनोलिक | 600 | ||||
रबर ओ-रिंग के साथ प्रबलित फेनोलिक प्लेट गास्केट | -40 ¢ 150 | VITON 9.7 x 109 | ||||
600 | ||||||
रबर ओ-रिंग के साथ प्रबलित फेनोलिक प्लेट गास्केट | -60 ¢ 150 | एनबीआर 1.3 x 1011 | ||||
600 | ||||||
उच्च दबाव | मीका | मीका | रबर ओ-रिंग के साथ इपॉक्सी चेहरे धातु प्लेट | 150 | - | |
पीटीएफई | एपोक्सी | 1500 | ||||
एपोक्सी | फेनोलिक | पीटीएफई सील के साथ इपॉक्सी लेपित धातु प्लेट | 150 | 2.0 x 10 से अधिक13 | ||
फेनोलिक | 2500 | |||||
उच्च तापमान और दबाव | मीका | मीका | STARPITE के साथ KAMMPROFILE गास्केट | 1000 | 9.9 x 1010 |
विवरण:
फ्लैंज इन्सुलेशन किट का उद्देश्य (इलेक्ट्रोलाइटिक) जंग को रोकना हैफ्लैंग्सऔर फ्लैंग्ड जोड़ों कि एक पाइप प्रणाली पर मौजूद स्थिर धाराओं प्रेरित कर सकते हैं।
गैसकेट अलगाव किट में एक विशेष गैसकेट, सभी स्टड बोल्ट और नट्स के लिए अलगाव आस्तीन और विशेष वाशर होते हैं।ये घटक उचित रासायनिक स्थिरता के साथ विशेष सामग्री से निर्मित होते हैं, कम जल अवशोषण, और विद्युतरोधक गुण।
गास्केट का प्रकारः
प्रकार ई (पूर्ण चेहरे गास्केट) यह गास्केट किट दोनों flange चेहरे की पूरी सुरक्षा प्रदान करता है।
यह विशेषता पूर्ण कैथोडिक अलगाव सुनिश्चित करने के लिए फ्लैंज के चेहरे के बीच अजनबी पदार्थों के संग्रह को रोकेगी।
प्रकार F (रेटेड फेस गैस्केट)
यह गास्केट केवल फ्लैंग्स के ऊपर उठाए गए चेहरे की सतह पर फिट होने के लिए निर्मित है। गास्केट के बाहरी व्यास को थोड़ा कम करने के लिए डिज़ाइन किया गया है
यह अनुशंसा की जाती है कि फ्लैंग्स को लपेटा जाए ताकि विदेशी सामग्री को "छोटा" होने से रोका जा सके
फ्लैंग्स।
प्रकार RJ(रिंग प्रकार संयुक्त गास्केट)
