Packing: | Wooden Case | Surface: | Oiled |
---|---|---|---|
Flange Type: | FLAT BOTTOM/SHELL OR HEAD MOUNT/TANGENTIAL MOUNT | Pressure Rating: | Class 150 |
Connection: | Threading | Corrosion Resistance: | High |
स्टड आउटलेट फ्लैंग्स को कंटेनरों और भंडारण टैंकों के अंदर और बाहर स्थापित करने के लिए डिज़ाइन किया गया है। आउटलेट की वक्रता को खोल, सिर या शंकु की वक्रता से फिट किया जाना चाहिए।स्टड आउटलेट आकार में 1/2 "से 24" और दबाव रेटिंग 150 # से 2500 # तक. स्टड आउटलेट को खोल, सिर या शंकु के ओडी या आईडी के अनुरूप फ्लैट के साथ-साथ समोच्च तल प्रदान किया जा सकता है। कंटेनर / सिर की केंद्र रेखा से तटस्थकर्ता को भी समायोजित किया जा सकता है।

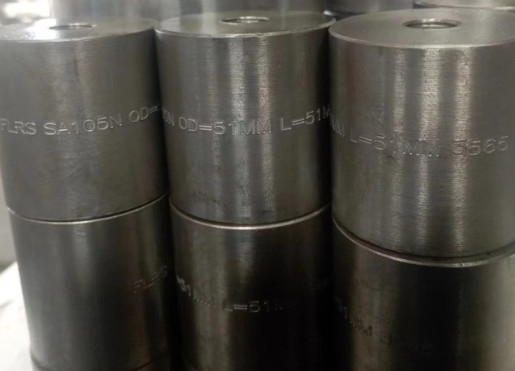

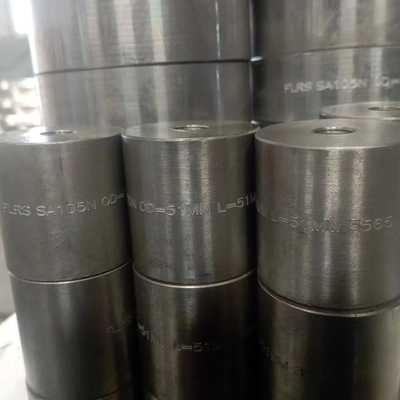

सामग्री: सबसे अधिक इस्तेमाल किया जाने वाला धागा सॉकेट A/SA-105N है। वे विभिन्न स्टेनलेस स्टील और मिश्र धातु सामग्री से भी बने हो सकते हैं।
मोटाईः उपरोक्त सभी बोल्ट निर्यातों की मानक मोटाई, भाग VIII भाग I के एसएमई खंड I के लिए आवश्यक न्यूनतम मोटाई है।यह ध्यान रखना महत्वपूर्ण है कि प्रत्येक व्यक्तिगत आवेदन उपयुक्त मोटाई का विश्लेषण करना चाहिए.
ड्रिलिंग और हमला तारः अन्य नियमों को छोड़कर, धागे के बाहर निकलने को ASME B16.5 विनिर्देश के अनुसार कॉन्फ़िगर किया गया है।धागे की गहराई अमेरिकी मैकेनिकल इंजीनियर एसोसिएशन (ASME) के VIII अध्याय 1 के VIII खंड 1 के अनुरूप हैयूजी-43 (जी), डिजाइन तापमान 650 ° F से अधिक नहीं है, मूल सामग्री तनाव 17,500 पीएसआई (जी), और धागा तनाव 25,000 पीएसआई (जी) है।सभी अन्य सामग्री है कि इन तनाव से अधिक जांच करनी चाहिए कि क्या UG-43 आवश्यकताओं को पूरा करता है.
आंतरिक व्यासः ऊपर दिखाया गया आंतरिक व्यास आकार मानक है। अन्य आकार आवश्यकता के अनुसार प्रदान किए जा सकते हैं।
