| ब्रांड नाम: | FLRS or OEM |
| मॉडल संख्या: | FLRS-G025 |
| एमओक्यू: | 5 सेट |
| पैकेजिंग विवरण: | गत्ते का डिब्बा/प्लाईवुड मामलों/प्लाईवुड फूस |
| भुगतान की शर्तें: | टी/टी, एल/सी, वेस्टर्न यूनियन, पेपैल |

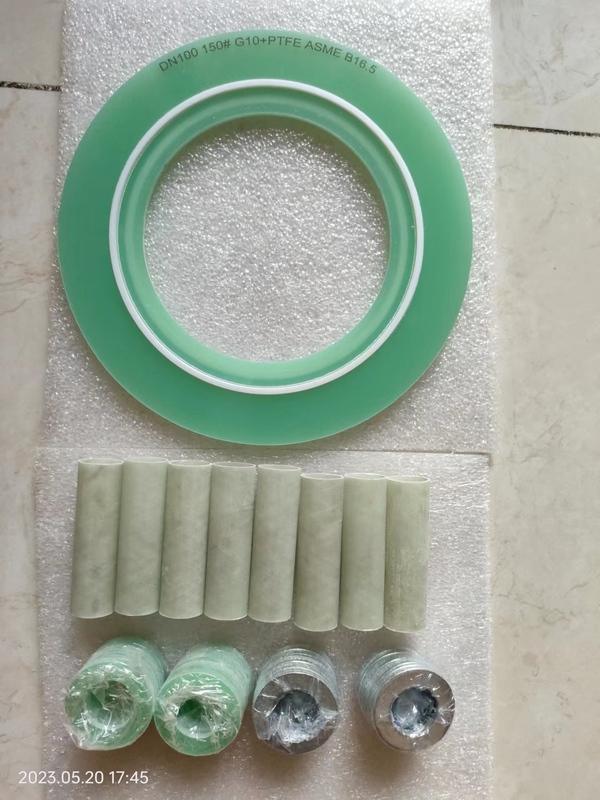

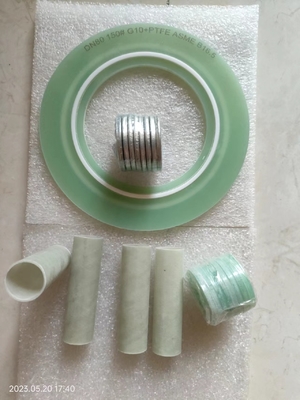

पाइपलाइन के लिए G10 + PTFE गैस्केट के साथ फ्लैंज इन्सुलेशन किट TYPE F
फ्लैंज अलगाव किट इलेक्ट्रोस्टैटिक धाराओं द्वारा जंग से फ्लैंज कनेक्शन की रक्षा करते हैं (फ्लैंज, स्टड बोल्ट और वाशर के बीच धातु-से-धातु संपर्क को रोककर) ।फ्लैंज इन्सुलेशन किट में प्रत्येक नट पर एक वॉशर होता हैप्रत्येक बोल्ट के लिए एक पूर्ण लंबाई का इन्सुलेशन आस्तीन, एक वॉशर (F, E, D, O) और प्रत्येक नट के लिए एक मोटी-प्लेट स्टील वॉशर।फ्लैंज अलगाव किट इलेक्ट्रोस्टैटिक धाराओं द्वारा जंग से फ्लैंज जोड़ों की रक्षा (फ्लैंज के बीच धातु से धातु संपर्क को रोककर)फ्लैंज इन्सुलेशन किट में प्रत्येक नट के लिए एक वॉशर, प्रत्येक बोल्ट के लिए एक पूर्ण लंबाई वाली इन्सुलेटिंग आस्तीन, वॉशर (F, E, D,O) और प्रत्येक नट के लिए मोटी लेपित स्टील वाशर फ्लैंज अलगाव किटों को इलेक्ट्रोस्टैटिक करंट संक्षारण से फ्लैंज कनेक्शन की रक्षा करने के लिए (फ्लैंज के बीच धातु से धातु के संपर्क को रोककर), स्टड बोल्ट और वॉशर) फ्लैंज इन्सुलेशन किट में प्रत्येक नट के लिए एक वॉशर, प्रत्येक बोल्ट के लिए एक पूर्ण लंबाई का इन्सुलेशन आस्तीन, एक वॉशर (एफ, ई, डी, ओ) और प्रत्येक नट के लिए एक मोटी-प्लेट स्टील वॉशर होता है।फ्लैंज अलगाव किट इलेक्ट्रोस्टैटिक धाराओं द्वारा जंग से फ्लैंज जोड़ों की रक्षा (फ्लैंज के बीच धातु से धातु संपर्क को रोककर)फ्लैंज इन्सुलेशन किट में प्रत्येक नट के लिए एक वॉशर, प्रत्येक बोल्ट के लिए एक पूर्ण लंबाई की इन्सुलेशन आस्तीन, वॉशर (F, E, D, O) और प्रत्येक नट के लिए मोटी-प्लेट स्टील वॉशर होते हैं।
| पद | इन्सुलेशन सामग्री | इन्सुलेशन गास्केट की सामग्री | अधिकतम तापमान. | इन्सुलेशन प्रतिरोध ((Ω) | ||
| आस्तीन | वाशर | दबाव वर्ग (पाउंड) | ||||
| सामान्य | पीटीएफई ठोस गास्केट | -100 ¢100 | 2.0 x 10 से अधिक13 | |||
| 150 | ||||||
| प्रबलित पीटीएफई गास्केट | -200 ¢200 | 1.3 x 1011 | ||||
| 300 | ||||||
| नियोप्रीन के सामने फेनोलिक गास्केट | -30 ¢120 | रबर | CR 1.6 x 107 | |||
| पीटीएफई | 150 | |||||
| एपोक्सी | एपोक्सी | रबर ओ-रिंग के साथ ग्लास प्रबलित इपॉक्सी प्लेट गास्केट | -40 ¢ 150 | ईपीडीएम 2.0 x 1013 | ||
| फेनोलिक | फेनोलिक | 600 | ||||
| रबर ओ-रिंग के साथ प्रबलित फेनोलिक प्लेट गास्केट | -40 ¢ 150 | VITON 9.7 x 109 | ||||
| 600 | ||||||
| रबर ओ-रिंग के साथ प्रबलित फेनोलिक प्लेट गास्केट | -60 ¢ 150 | एनबीआर 1.3 x 1011 | ||||
| 600 | ||||||
| उच्च दबाव | मीका | मीका | रबर ओ-रिंग के साथ इपॉक्सी चेहरे धातु प्लेट | 150 | - | |
| पीटीएफई | एपोक्सी | 1500 | ||||
| एपोक्सी | फेनोलिक | पीटीएफई सील के साथ इपॉक्सी लेपित धातु प्लेट | 150 | 2.0 x 10 से अधिक13 | ||
| फेनोलिक | 2500 | |||||
| उच्च तापमान और दबाव | मीका | मीका | STARPITE के साथ KAMMPROFILE गास्केट | 1000 | 9.9 x 1010 | |
विवरण:
फ्लैंज इन्सुलेशन किट का उद्देश्य (इलेक्ट्रोलाइटिक) जंग को रोकना हैफ्लैंग्सऔर फ्लैंग्ड जोड़ों कि एक पाइप प्रणाली पर मौजूद स्थिर धाराओं प्रेरित कर सकते हैं.
गैसकेट अलगाव किट में एक विशेष गैसकेट, सभी स्टड बोल्ट और नट्स के लिए अलगाव आस्तीन और विशेष वाशर होते हैं।ये घटक उचित रासायनिक स्थिरता के साथ विशेष सामग्री से निर्मित होते हैं, कम जल अवशोषण, और विद्युतरोधक गुण।
गास्केट का प्रकारः
प्रकार ई (पूर्ण चेहरे गास्केट) यह गास्केट किट दोनों flange चेहरे की पूरी सुरक्षा प्रदान करता है।
यह विशेषता पूर्ण कैथोडिक अलगाव सुनिश्चित करने के लिए फ्लैंज के चेहरे के बीच अजनबी पदार्थों के संग्रह को रोकेगी।
प्रकार F (रेटेड फेस गैस्केट)
यह गास्केट केवल फ्लैंग्स के ऊपर उठाए गए चेहरे की सतह को फिट करने के लिए निर्मित है। गास्केट के बाहरी व्यास को थोड़ा कम करने के लिए डिज़ाइन किया गया है
यह अनुशंसा की जाती है कि फ्लैंग्स को लपेटा जाए ताकि विदेशी सामग्री को "छोटा" होने से रोका जा सके
फ्लैंग्स।
प्रकार RJ(रिंग प्रकार संयुक्त गास्केट)
|
